Hab gerade auf Github deinen Workaround gelesen. Sehr schön
1 âGefĂ€llt mirâ
So, zusammen mit âClyde Stubbsâ von ESP Home haben wir eine Lösung gefunden!
(Danke Clyde!
)
So muss die display section nun aussehen!
display:
- platform: mipi_spi
model: ST7789V
dimensions: { width: 240, height: 240 }
cs_pin: GPIO39
dc_pin: GPIO38
reset_pin: GPIO42
show_test_card: true
spi_mode: mode0
data_rate: 40000000
buffer_size: 50% # nur mit PSRAM sonst 25%
invert_colors: true
transform:
swap_xy: false
mirror_x: false
mirror_y: true
init_sequence:
- [0x37, 0x00, 0x50] # 0x50 = 80 Pixel
Die Lösung sind diese 3 Zeilen!
mirror_y: true
Erzeugt die 180 Grad Rotation und Spiegelung der X-Achse in einem!
Und
init_sequence:
- [0x37, 0x00, 0x50] # 0x50 = 80 Pixel
Korrigiert einen Versatz von 80 Pixeln die das Display mitzubringen scheint!
Viel Spass am âHolografierenâ oder wie immer das heissen mag!
Dann natĂŒrlich raus nehmen wenn es lĂ€uft!
1 âGefĂ€llt mirâ

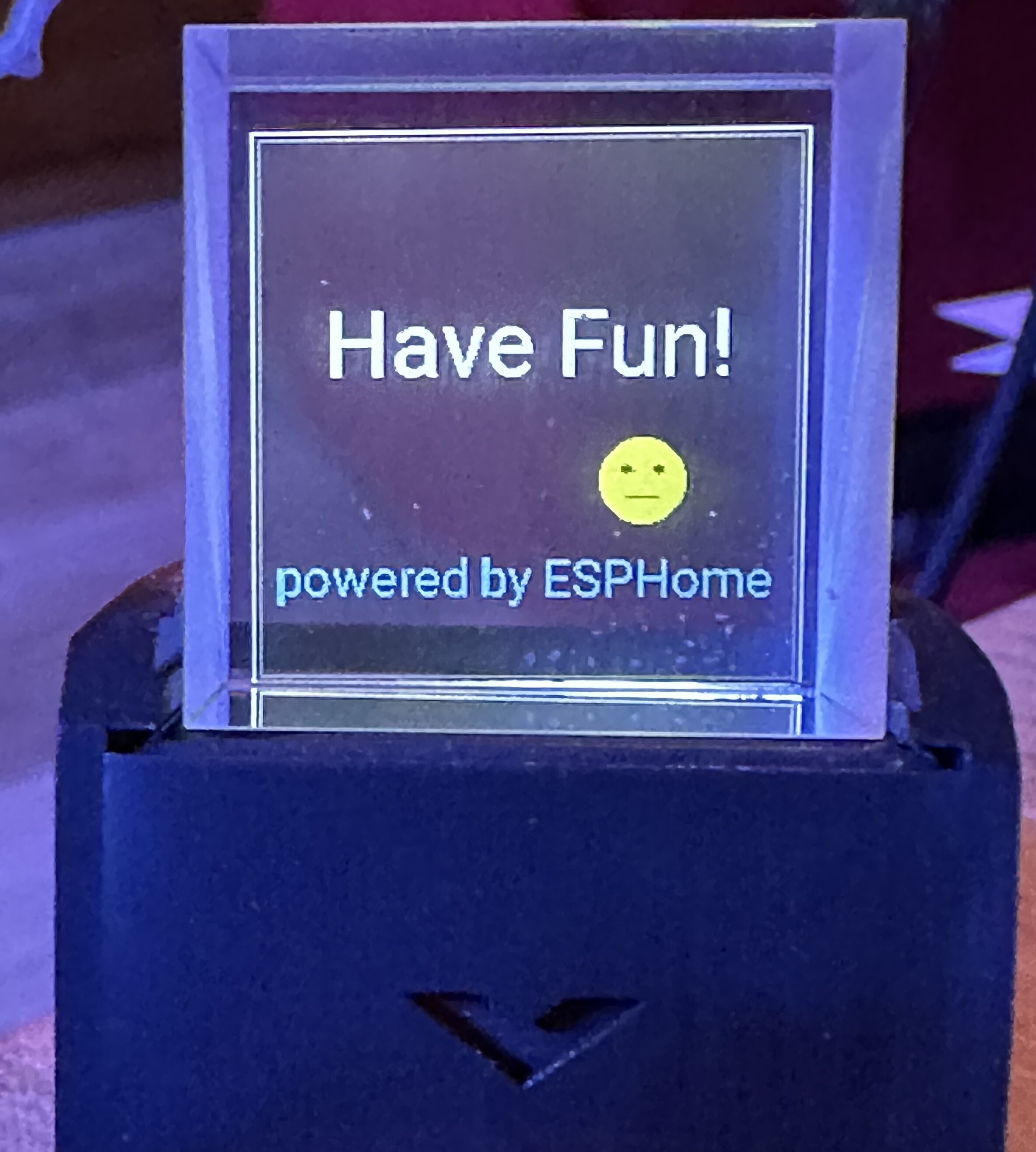

It works!
esphome:
name: esp32-s3-lcd-13
friendly_name: đĄ ESP32-S3-LCD-1.3
on_boot:
priority: -10
then:
- delay: 2s
- light.turn_on:
id: status_led
brightness: 100%
red: 100%
green: 0%
blue: 0%
- delay: 5s
- light.turn_on:
id: status_led
brightness: 100%
red: 0%
green: 100%
blue: 0%
- delay: 5s
- light.turn_on:
id: status_led
brightness: 100%
red: 0%
green: 0%
blue: 100%
- delay: 5s
- light.turn_off: status_led
esp32:
board: esp32-s3-devkitc-1
framework:
type: esp-idf
sdkconfig_options:
CONFIG_ESP32S3_SPIRAM_SUPPORT: "y"
CONFIG_SPIRAM: "y"
CONFIG_SPIRAM_USE_MALLOC: "y"
# optional, oft hilfreich:
CONFIG_SPIRAM_TRY_ALLOCATE_WIFI_LWIP: "y"
psram:
mode: octal
speed: 80MHz
# Enable logging
logger:
# Enable Home Assistant API
api:
encryption:
key: !secret api_key
ota:
- platform: esphome
password: !secret ota_password
wifi:
ssid: !secret wifi_ssid
password: !secret wifi_password
# Enable fallback hotspot (captive portal) in case wifi connection fails
ap:
ssid: "Esp32-S3-Lcd-13 Fallback Hotspot"
password: "ablzWDoDL62f"
esp32_ble_tracker:
light:
- platform: esp32_rmt_led_strip
id: status_led
pin: GPIO15
num_leds: 1
chipset: ws2812
rgb_order: GRB
default_transition_length: 0s
gamma_correct: 1.0
i2c:
sda: GPIO47
scl: GPIO48
scan: true
frequency: 100kHz
captive_portal:
font:
- file: "gfonts://Roboto"
id: font_big
size: 40
- file: "gfonts://Roboto"
id: font_small
size: 22
spi:
clk_pin: GPIO40
mosi_pin: GPIO41
display:
- platform: mipi_spi
model: ST7789V
dimensions: { width: 240, height: 240 }
cs_pin: GPIO39
dc_pin: GPIO38
reset_pin: GPIO42
show_test_card: false
spi_mode: mode0
data_rate: 40000000
buffer_size: 50% # Nur mit PSRAM sonst 25%
invert_colors: true
transform:
swap_xy: false
mirror_x: false
mirror_y: true
# Fix panel vertical offset (ST7789VW panel)
init_sequence:
- [0x37, 0x00, 0x50] # 0x50 = 80 Pixel
update_interval: 1s
auto_clear_enabled: true
lambda: |-
it.fill(Color::BLACK);
// Rahmen
it.rectangle(0, 0, 240, 240, Color(255,255,255));
it.rectangle(3, 3, 234, 234, Color(80,80,80));
// Fun-Text in der Mitte
it.printf(120, 90, id(font_big), Color(255,255,255),
TextAlign::CENTER, "Have Fun!");
// Smiley
int sx = 170;
int sy = 150;
it.filled_circle(sx, sy, 18, Color(255,255,0)); // Gesicht
it.filled_circle(sx - 7, sy - 5, 2, Color(0,0,0)); // Auge links
it.filled_circle(sx + 7, sy - 5, 2, Color(0,0,0)); // Auge rechts
it.line(sx - 7, sy + 7, sx + 7, sy + 7, Color(0,0,0)); // Mund
// Mini Signatur
it.printf(10, 180, id(font_small), Color(0,200,255),
TextAlign::LEFT, "powered by ESPHome");
2 âGefĂ€llt mirâ

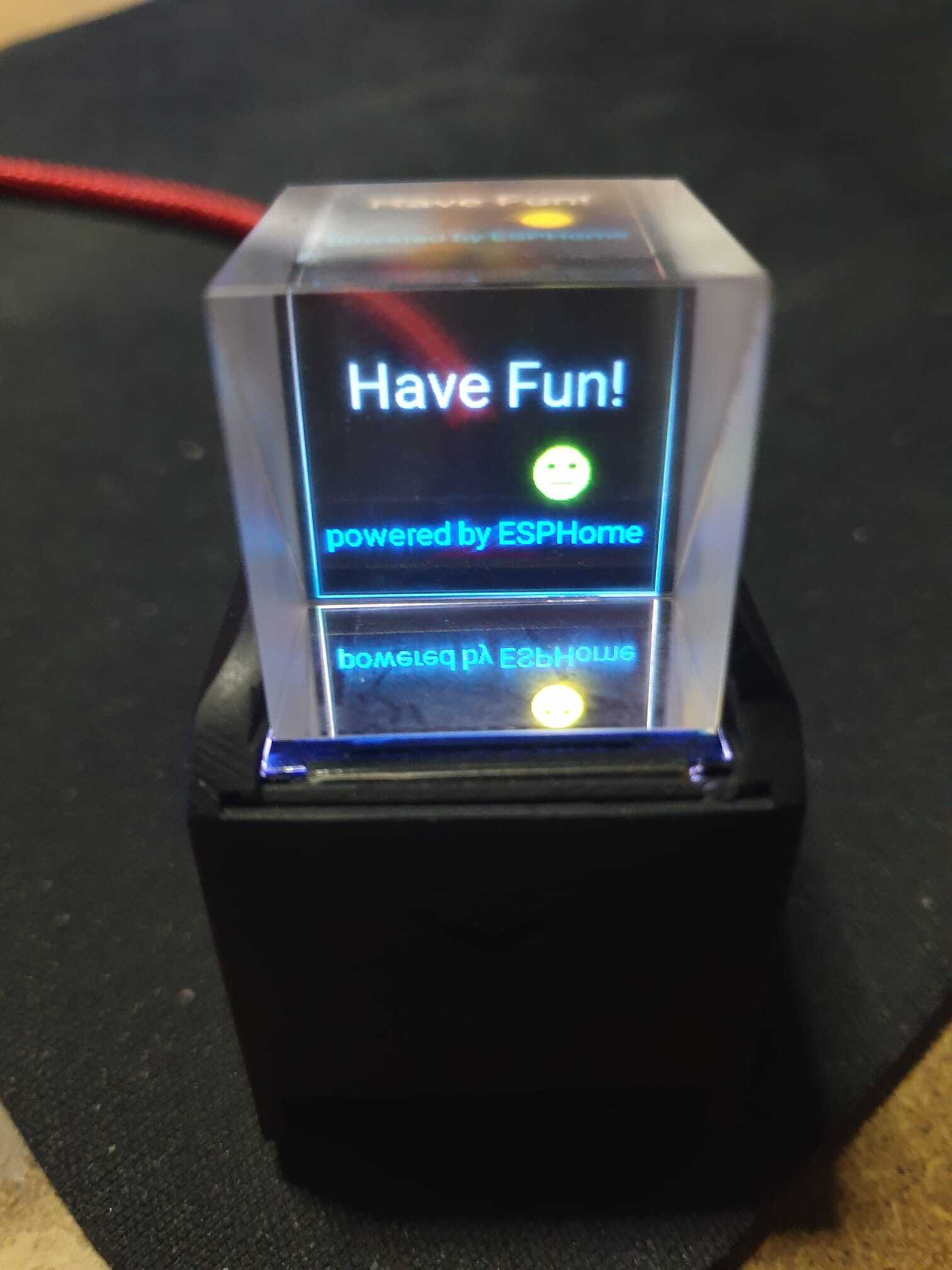

âEin bisschen SpaĂ muss seinâŠ.â
1 âGefĂ€llt mirâ

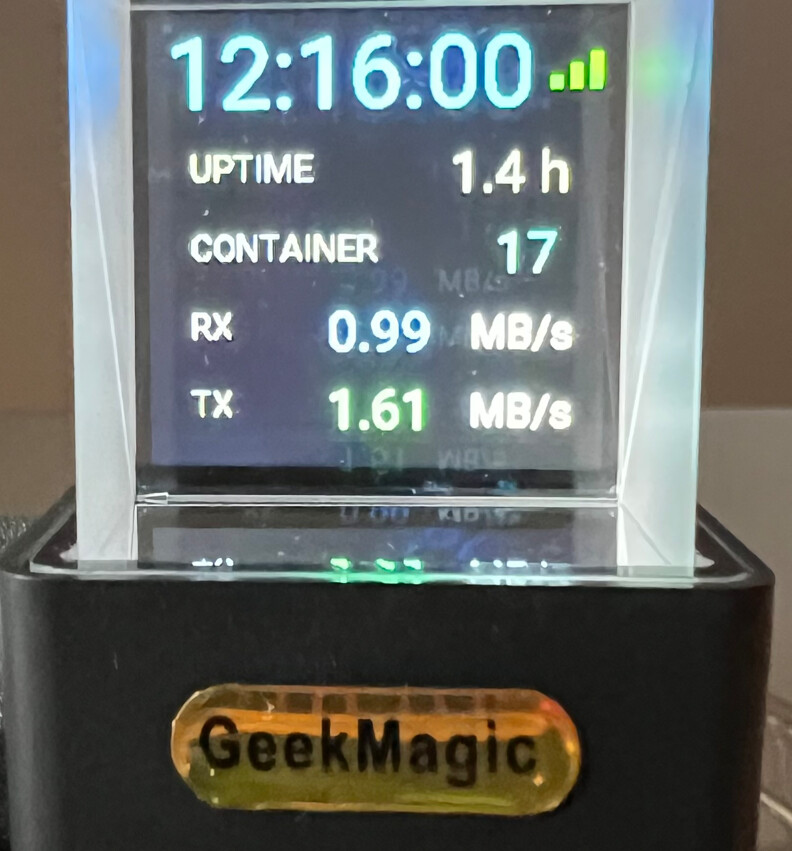

der Anfang ist gemacht
Edit:

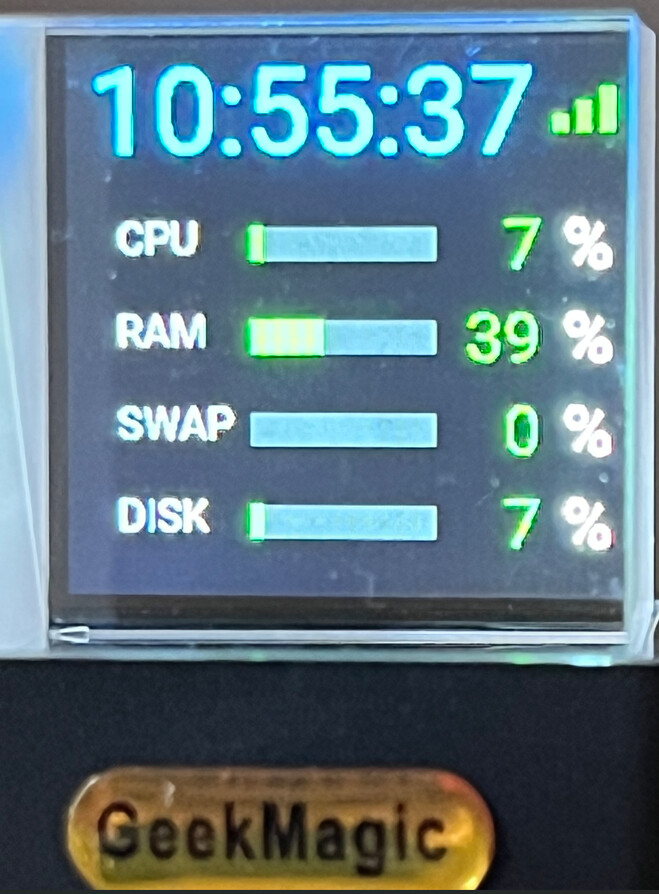

bei der zweiten Seite musste ich erst mal zwei Sensoren aktivieren und einen suchen
2 âGefĂ€llt mirâ

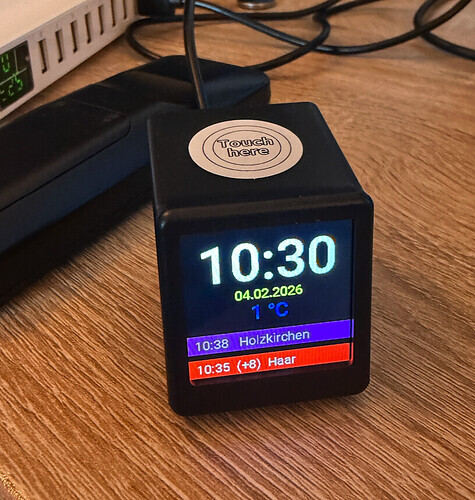

Mein neuer ist gestern angekommen. Dachte eigentlich wĂ€re die Touch Version, ist aber doch nur ein esp8266. Naja fĂŒr meine Zwecke reicht das auch und konnte so auch gleich meinen code vom cubic nutzen.
3 âGefĂ€llt mirâ
etwas OT

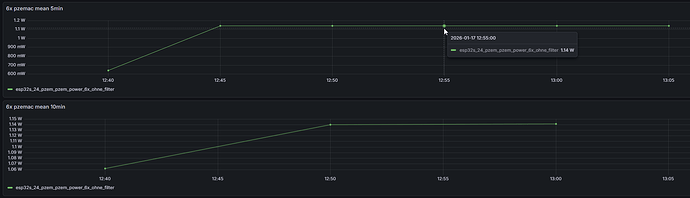

der kleine GeekMagic ist jetzt aber nicht sehr sparsam mit der Leistungsaufnahme
Mein anderes Projekt liegt ja hier noch rum
OT
Ich werfe jetzt mal diesen hier mit rein

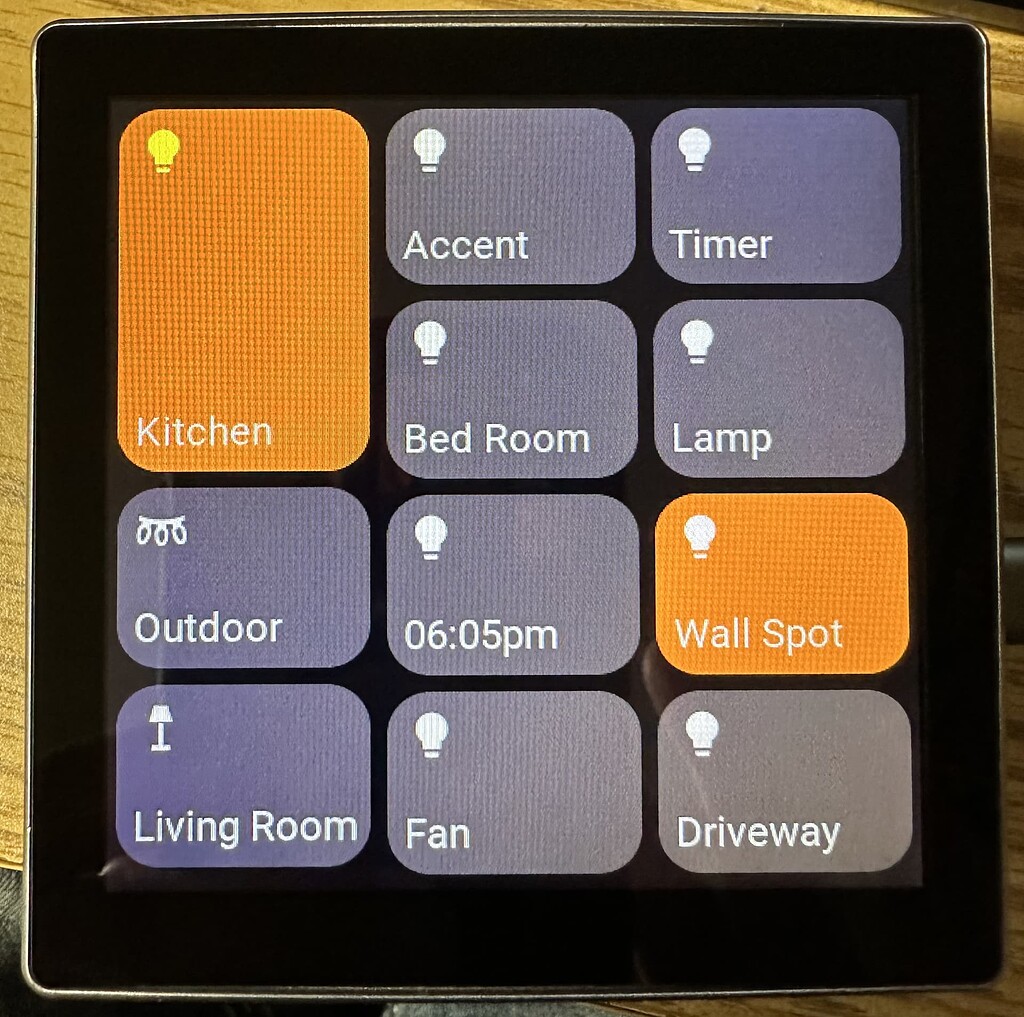

Display 8,6cm mit touch
1 âGefĂ€llt mirâ
Coole Sache, das habe ich mir auch schon ein paar mal angeschaut! Wirst ja sicher berichten.
nun gut
ist bestellt
1 âGefĂ€llt mirâ

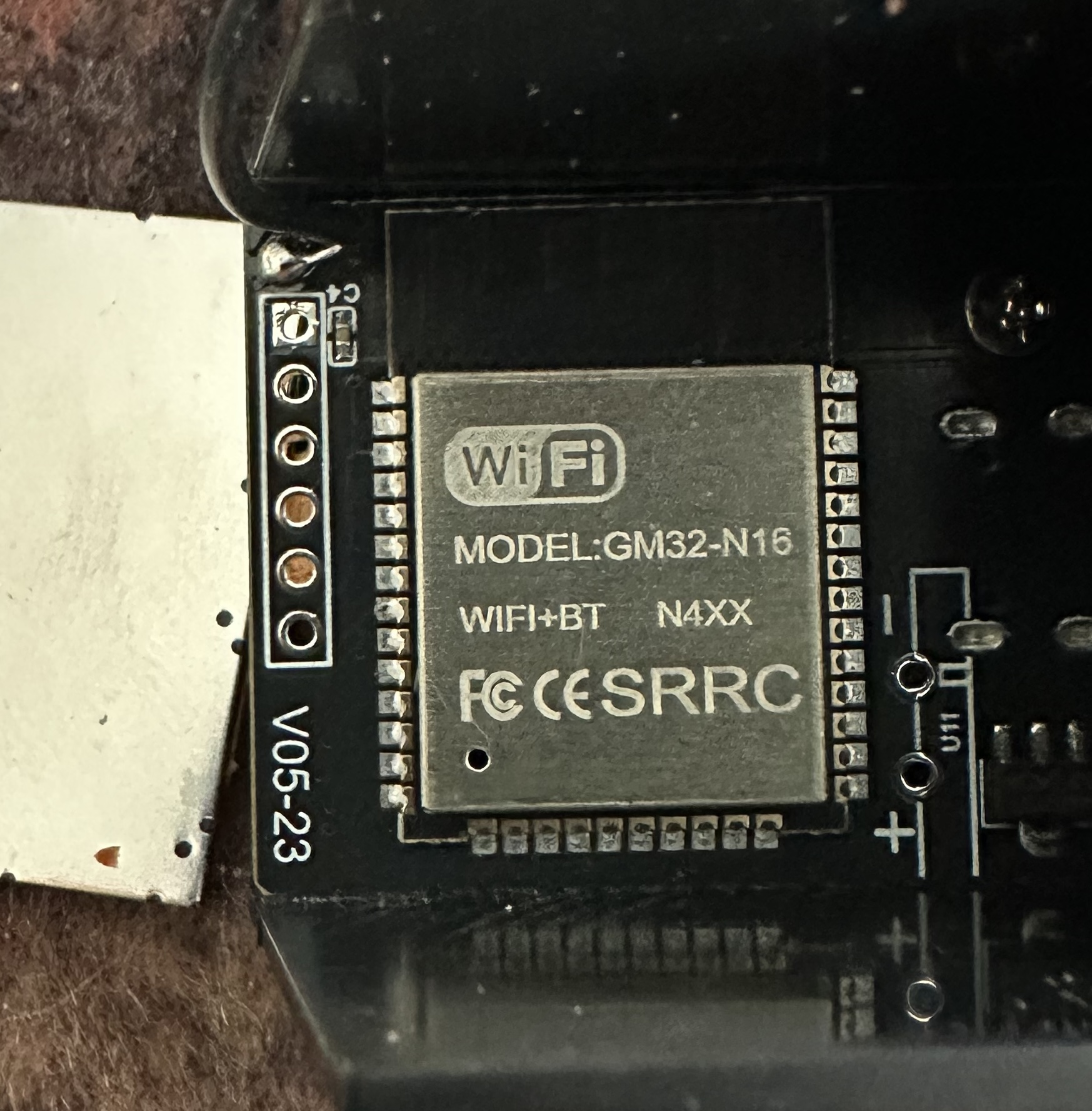

Ich habe die gm32-n16 n4xx Pro Version. Dazu findet man mit Google leider nicht wirklich viel.
Wie habt ihr die Firmware da rauf bekommen ? Bei der 8266er Ultra Version geht das ja ĂŒbers Webinteface. hier bei der ESP32er Version, geht es weder mit der kompilierten OTA noch mit der Factory Version.
Mit der OTA bootet er zwar, aber dann in die originale FW. Mit der Factory Version macht der ESP gar nichts.
esphome:
name: espminidisplay2
friendly_name: ESP MiniDisplay 2
esp32:
board: esp32dev
framework:
type: esp-idf
wifi:
ssid: !secret wifi_ssid
password: !secret wifi_password
# Enable fallback hotspot (captive portal) in case wifi connection fails
ap:
ssid: "Fallback Hotspot"
password: "00000000000000"
captive_portal:
#enable HA API
api:
ota:
- platform: esphome
#enable logger
logger:
Habe es statt esp-idf auch mit arduino versucht, aber selbes Problem.
Ja, kenne ich!
.

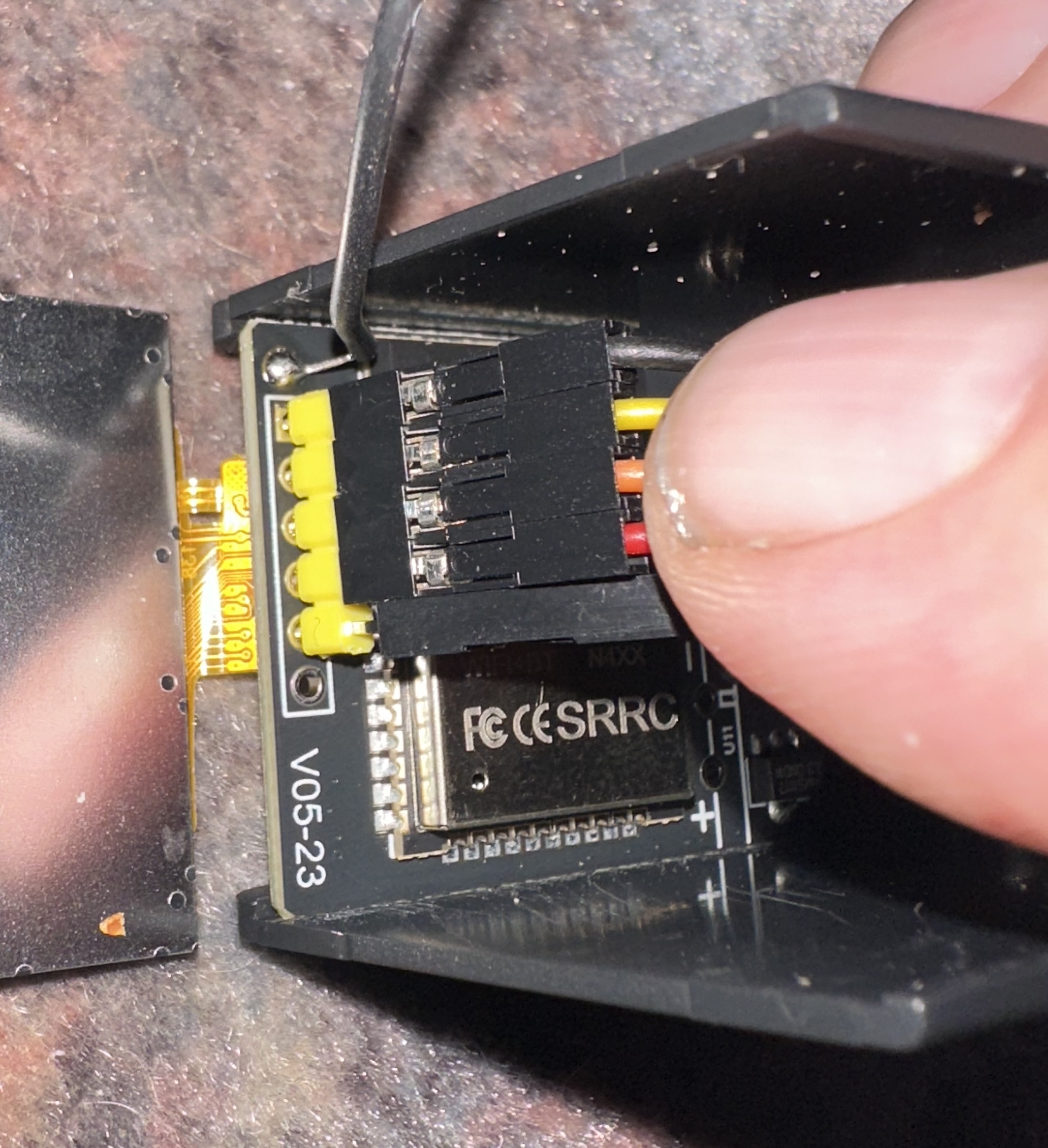

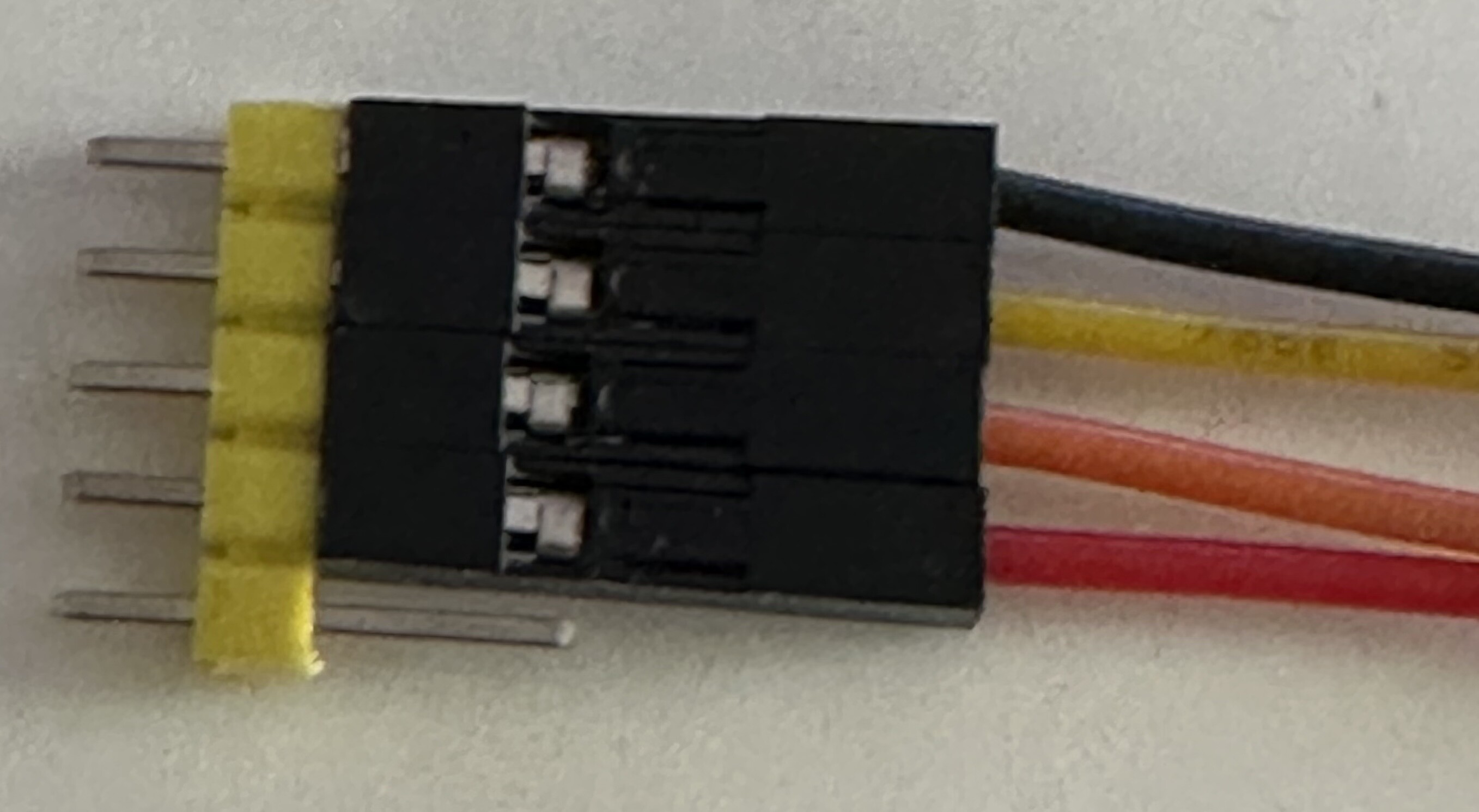

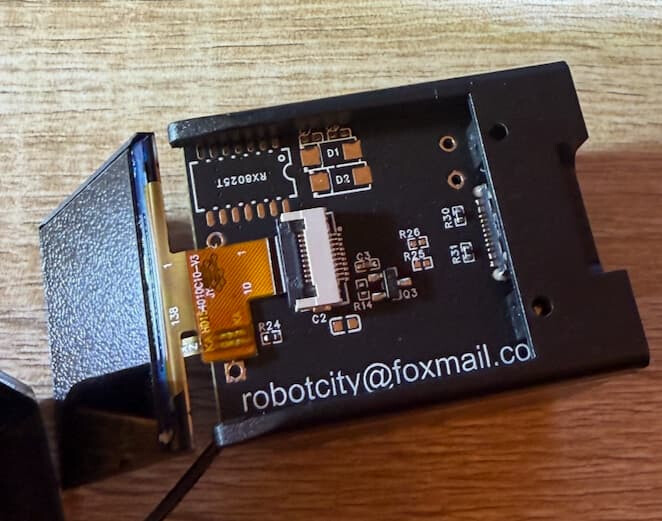

Geht das erste Mal nur âMit Kabelâ zu flashen. Hast du einen entsprechenden USB-TTL Adapter? So etwas zB.!?
ich nehme da nur eine Stiftleiste und stecke die Pins nur lose in die Löcher und halte wÀhrend des flashens das nur auf Spannung/Kontakt!
schwarz â GND, gelb â RX, orange â TX, rot â 3,3V
am freien pin (unten) muss bis zum start des flashens GND anliegen!
Das braucht es nur das erste Mal, dann geht es auch mit OTA!
Bei Fragen melde dich!
2 âGefĂ€llt mirâ

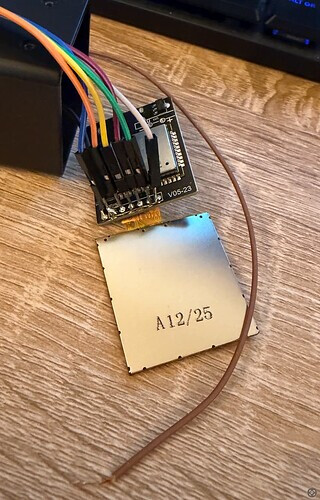

Danke fĂŒr die Antwort, hatte es inzwischen schon hinbekommen und wollte gerade die Lösung posten. Hier mein Copy & Paste aus Simons Forum
####### START #######
Habe die Info dann hier gefunden:
Da steht unten die Belegung fĂŒr den Adapter.

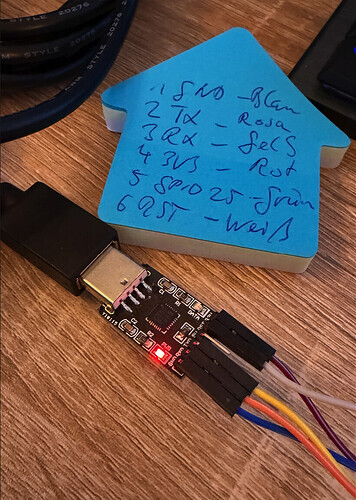

PINs on header (verified with multimeter, WROOM module pin number in parens):
1 GND square
2 TX (35)
3 RX (34)
4 3V3
5 GPIO0 (25) - must be held low on reset
6 RST (3)
To let the programmer automatically reset the board: Connect pad 1 (GND) to pad 5 (GPIO0).
Geflashed dann mit ESPHome Webinstaller:
Beim Verbinden mit dem PC muss man dabei den GPIO0 auf GND legen und dann auf Prepare for first use klicken. Danach kann man die Verbindung zu GND wieder lösen, also sobald man sieht das die FW geschrieben wird.
WiFi war etwas triggy, da musste ich mehrmals verbinden, da sonst immer der Fehler An error occurred. Improv Wi-Fi Serial not detected kam.
Danach wurde das GerĂ€t in HA gefunden, ich konnte es hinzufĂŒgen. In ESPHome wurde es auch gefunden und auch dort konnte ich es wie gewohnt hinzufĂŒgen.
So, jetzt geht es dann ans Eingemachte.
############ ENDE #############
Also im Endeffekt so wie Du es auch gesagt hattest @Dr.Big
Danke trotzdem fĂŒr die MĂŒhe, wird sicherlich noch anderen helfen.
1 âGefĂ€llt mirâ
Hier weise ich nochmal auf âESP-Connectâ hin.
Damit geht das auch und es gibt noch wesentlich mehr Infos zum verwendeten ESP !
Wirklich âgeilesâ Tool!
3 âGefĂ€llt mirâ
Wie schön, dass jetzt diese Infos auch noch in diesem Thema sind. So wird es richtig rund und hilft weiter.
1 âGefĂ€llt mirâ
Das ist wirklich ein cooler Tipp! Das Tool merke ich mir!

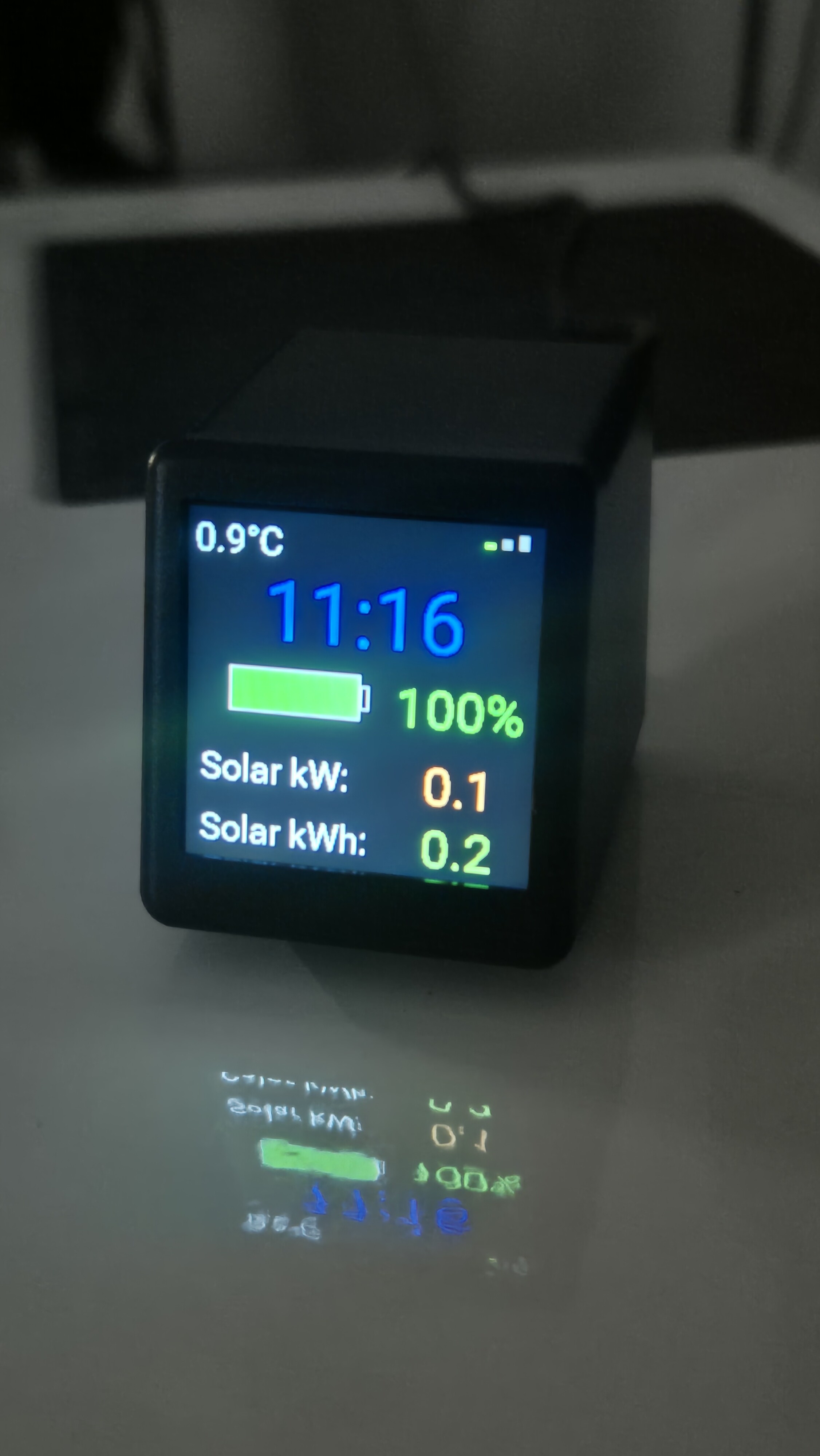

Hey,
ich finde deine Anordnung einfach ĂŒbersichtilich und simpel.
Da ich zwei âseparateâ Akkuspeicher zu Hause habe, wĂŒrde ich gerne beide als âBalkenanzeigeâ untereinander anzeigen lassen.
Hab schon ein bisschen selber probiert, bekomme aber keine zweite SOC Anzeige hin.
Ich wÀre die so dankbar, wenn du mir bei dem code helfen könntest.
Meine Wunschvorstellung wÀre folgende:
Oben links und oben rechts in den Ecken jeweils die Temperaturanzeige (fĂŒr die beiden Speicher)
Dazwischen (also auch ganz oben / mittig zwischen beiden Temps) die WLAN Balken
Uhrzeit kann weg
SOC 1
darunter
SOC2
Und dann zwei oder drei Zeilen fĂŒr weitere Parameter
WĂ€re das ein groĂer Aufwand fĂŒr dich ?
Danke und GruĂ
Hi, sollte eigentlich nicht so schwer sein. Du musst nur im lambda Teil die Anzeige von Soc1 duplizieren, dann hast du sozusagen zwei StĂŒck. Beim zweiten mĂŒssen dann natĂŒrlich die Koordinaten angepasst werden, so dass sie ĂŒbereinander dargestellt werden.
Ich schaue mir das mal an.
Ich habe natĂŒrlich vorher schon etwas probiert.
Die Position von der ersten SOC Anzeige hab ich nach oben verschoben bekommen. Die Zweite (mit der duplizierung im Lambda Teil) bekomme ich einfach nicht hin. Hatte den gleichen Gedanken, aber bekomme leider keine zweite Anzeige hin. Ich weiĂ nicht woran es scheitertâŠ
