Spannung & Netzfrequenz im Ortsnetz visualisieren: Community-Projekt „Ortsnetz-Auslastung“

Konfig & Integration HACS Integration
1

Hallo zusammen,

ich bin im Netz auf ein sehr spannendes Community-Projekt gestoßen, an dem ich mich seit Kurzem beteilige und das ich gerne mit euch teilen möchte. Entwickelt wurde das Ganze von Thomas (Credits gehen an ihn für die tolle Arbeit!).

In Foren und Diskussionen heißt es häufiger, dass hohe PV-Einspeisung – etwa an sonnigen Tagen bei geringem Verbrauch – die Stromnetze stark belastet. Während für Mittelspannungsnetze viele Daten verfügbar sind, gibt es auf Orts- und Niederspannungsebene kaum öffentlich zugängliche Informationen.

Das Projekt Ortsnetz-Auslastung setzt genau hier an: Es sammelt freiwillig übermittelte Messwerte und visualisiert diese auf einer interaktiven Karte, um mehr Transparenz über Spannungen, Netzfrequenz und PV-Erträge in unseren Ortsnetzen zu schaffen.

Wie funktioniert das?

  1. Messen: Ein Smart Meter an der PV-Anlage liefert Phasenspannungen und Netzfrequenz direkt am Hausanschluss.
  2. Übertragen: Ein unterstütztes System sendet die Werte alle fünf Minuten anonymisiert an die API.
  3. Visualisieren: Auf der Karte werden der Spannungsstatus, die Netzfrequenz und der spezifische PV-Ertrag dargestellt.

Was zeigt die Karte?

  • Ampelsystem: Erhöhte Spannungen werden gelb und kritische Spannungen rot dargestellt.
  • Ertrag: Die Größe der Marker zeigt den spezifischen Tagesertrag der PV-Anlage (in kWh/kWp/Tag).
  • Details: Zusätzlich sind die lokale Netzfrequenz sowie der Spannungsverlauf der letzten 24 Stunden zu sehen.

Datenschutz

Jeder Messpunkt wird auf der öffentlichen Karte auf etwa 100 Meter gerastert. Dadurch ist kein einzelnes Haus identifizierbar.

Mitmachen

Benötigt werden eine PV-Anlage mit Smart Meter sowie ein passendes System zur Datenübertragung (wichtig sind die Spannungswerte direkt am Smart Meter des Hausanschlusses).

Neben einer Home Assistant Integration gibt es mittlerweile auch Skripte und Anbindungen für viele weitere Systeme wie Shelly Pro 3EM / Pro EM50, Tasmota-SML-Leseköpfe, ioBroker, MQTT (Node.js/Docker), Victron GX, KOSTAL KSEM via Node-RED und openHAB.

Ich finde das Projekt extrem lehrreich und wertvoll für die Energiewende-Community. Vielleicht hat der eine oder andere von euch ja auch Lust mitzumachen!

Schöne Grüße
Tobias

8 „Gefällt mir“
2

Interessanten Projekt!
Habe mir mal die Karte angesehen und die Daten dort, nur sind da bei vielen in den 24Std die halben Daten bei der Netzfrequenz nicht zu sehen, das verfälscht schon sehr die Datenauswertung. Die Frequenz wird normal wenn man ein SmartMeter hat 24/7 angezeigt. Ich habe bei mir beide Anzeigen Frequenz und Netzspannung 24/7.

1 „Gefällt mir“
3

Ich bin erst seit 24h dabei und bei mir würden die Daten ohne Lücken eingepflegt.

Das Projekt steht aber noch am Anfang und ich denke es wird noch einiges geändert.

1 „Gefällt mir“
4

Das mit den Lücken hat nichts mit dem Repo zu tun sonder mit den SmartMeter von wo die Daten kommen. Entweder schalten die in der Nacht ab oder es werden ohne PV Leistung keine Daten generiert!. Sonst finde ich es als interessanten Ansatz.

1 „Gefällt mir“
5

Tobias, das finde ich richtig spannend :+1: Gerade weil ständig darüber diskutiert wird, wie stark PV unsere Ortsnetze tatsächlich belastet, man als normaler Nutzer aber praktisch nie echte Daten dazu sieht.

Wenn da genügend Leute mitmachen, kann daraus ein richtig interessantes Bild entstehen. Vor allem L1, L2 und L3 plus Netzfrequenz direkt aus dem eigenen Smart Meter finde ich spannend :grinning_face_with_smiling_eyes:

3 „Gefällt mir“
6

Bin ab jetzt dabei - allerdings liefert mir leider keiner meiner Sensoren (Shelly P3EM, Poweropti, Anker Smart Meter Gen 2) die Netzfrequenz…

7

Wenn du einen Shelly Pro3EM meinst, der kann die Frequenz ganz sicher. Die einzelnen Phasen tauchen als eigenständige Geräte in HA auf. Entweder hast du nicht am richtigen Ort nachgesehen oder die Entitäten sind noch nicht in HA aktiviert.

1 „Gefällt mir“
8

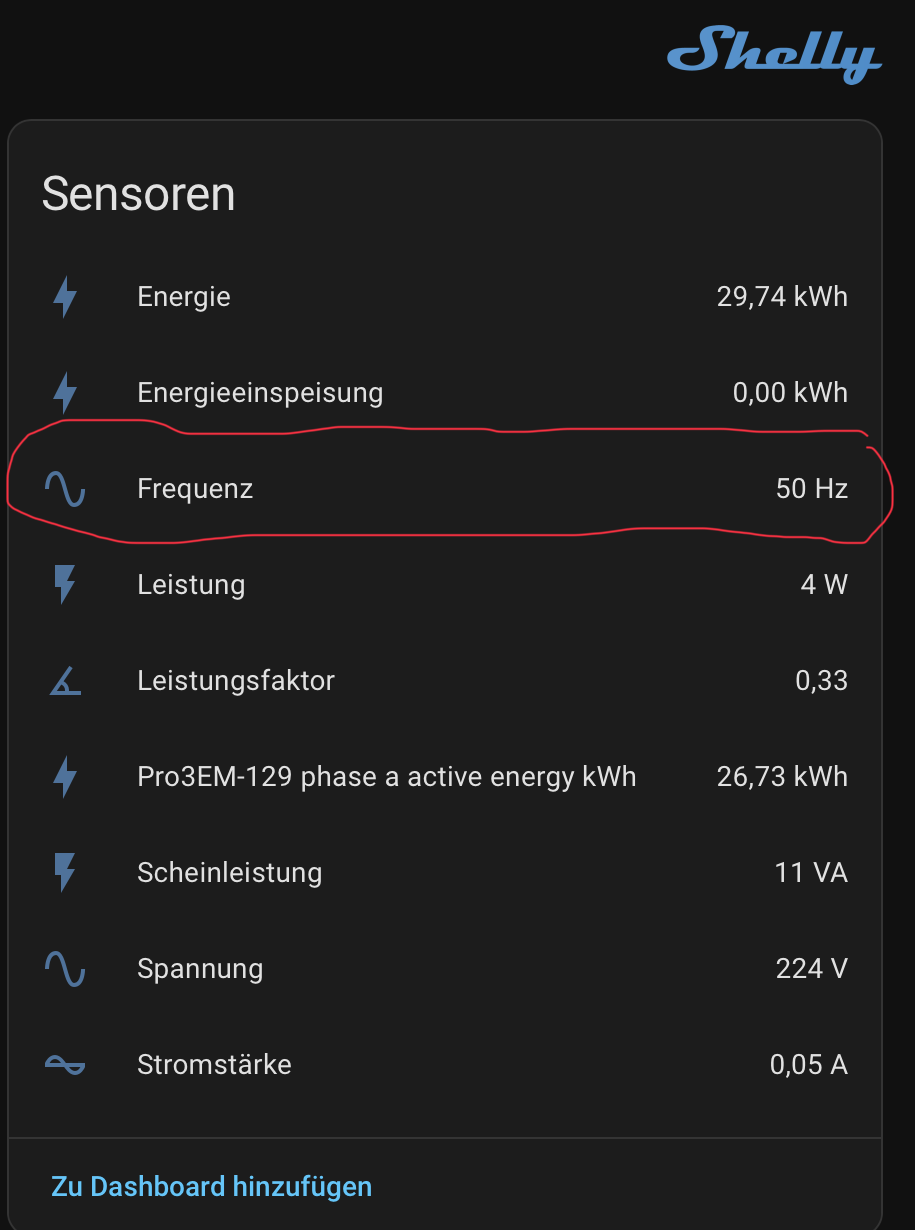

Er hat in allen drei Phasen jeweils einen Sensor in HA

image915×1230 60.8 KB

Kann aber sein das er standardmäßig nicht aktiviert ist

9

Im Standart muss es Aktiviert werden und taucht auch ca. 30 Sekunden später auf. Siehe Bild oben

10

Gefunden und nachgetragen - Danke an die Hinweisgeber :wink:

11

Hoffe es werden auch noch hinten 2 Kommastellen angezeigt sonst bringt das erst wieder nicht viel!

2 „Gefällt mir“
12

Hi, spannendes Projekt - bin dabei

Mit freundlichen Grüßen

13

Ergänzend zur Integration um die Daten wegzuschicken hab ich eine entwickelt um sie dann auch wieder anzuzeigen. Es wird einfach die Karte mit den Punkten und den Clustern angezeigt.
