Hallo zusammen, ich bin Jinx und möchte einer meiner Repos hier vorstellen:

hacs_badge GitHub total downloads GitHub release File size Editor Einstellungen - Doku README Englisch stars Bitcoin Spende Lightning Spende

Battery Cell Card - EchtzeitĂĽberwachung von Batteriezellen

Version: 0.9.3
Beschreibung: Eine benutzerdefinierte Home-Assistant-Karte zur Visualisierung von Batteriezellen, Zellspannungen, SOC, Balancing-Status und Spannungsdifferenzen usw.

Ideal für LiFePO₄-Batteriesysteme, aber auch für NMC/NCM, Blei-Säure und andere DIY-Batteriesysteme.

:sparkles: Neu

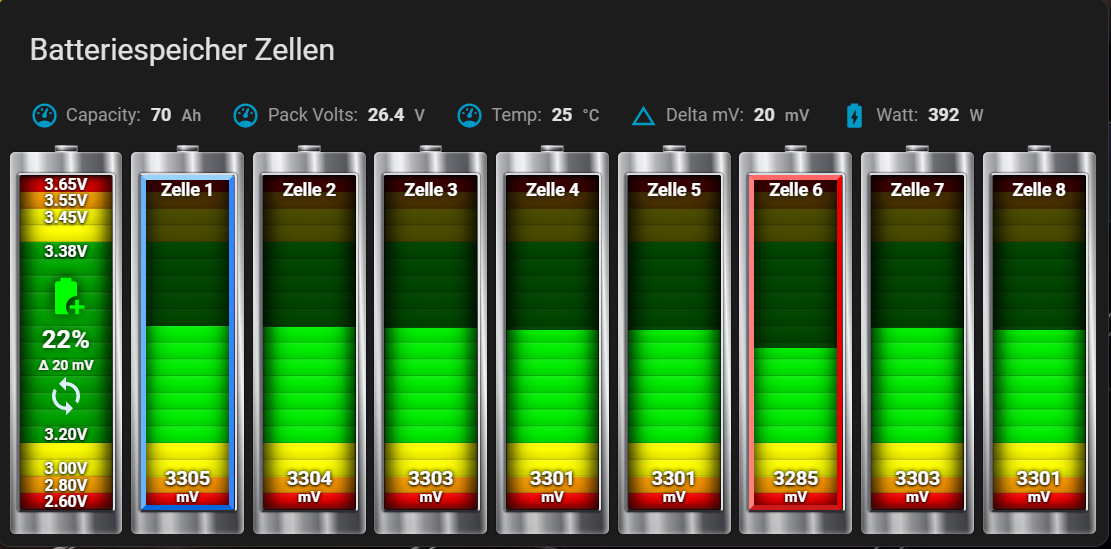

  • Neuer 3D-Look → verchromtes Batteriegehäuse.

    3d
    3d1111Ă—549 122 KB

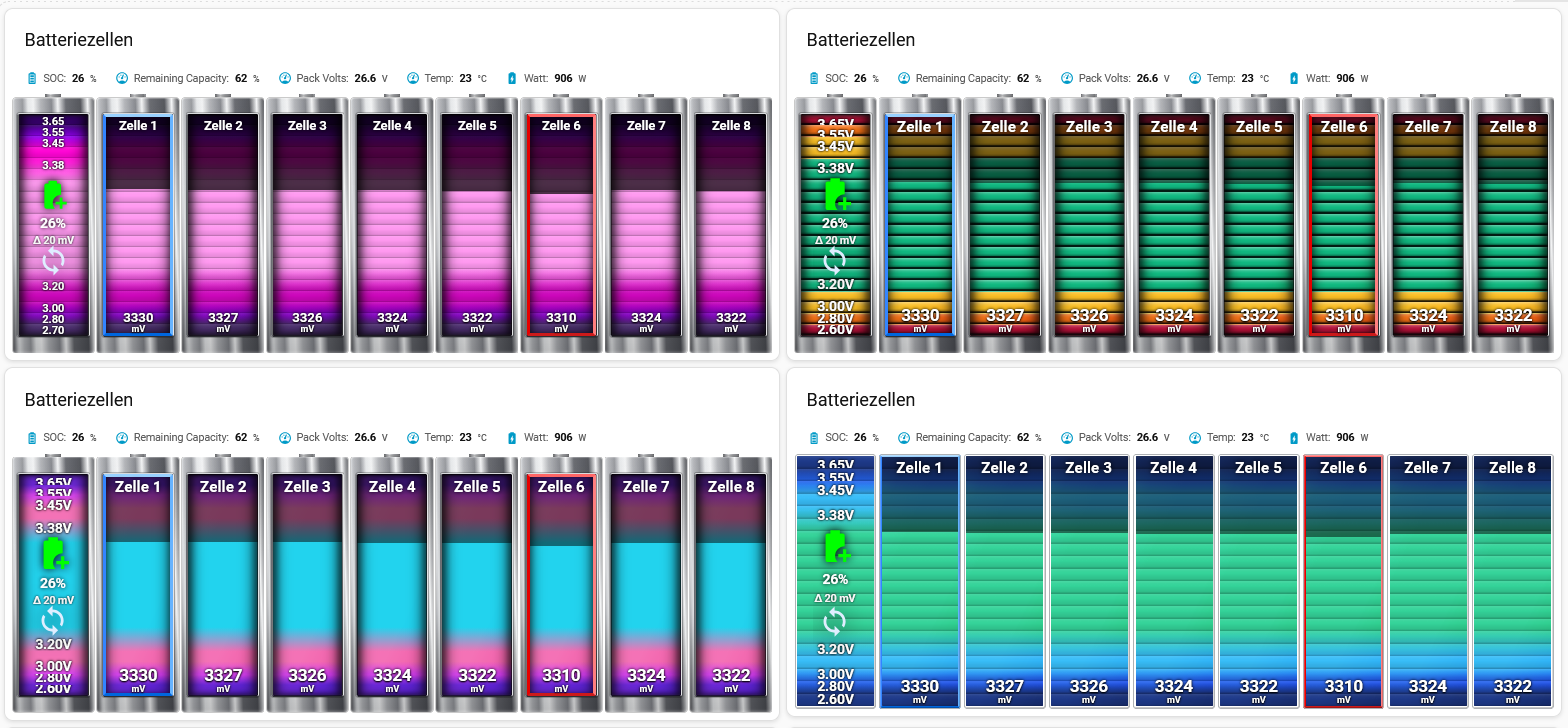

  • Vollständig benutzerdefinierte Batterieskala direkt im visuellen Editor erstellen (Spannungspunkte, Farben, Segmenthöhen, Beschriftungen).

  • 7 benutzerdefinierte Batterieskalen-Presets – erstelle deine eigene Lieblingsskala!

  • Skalen-Farbverlauf ein- und ausschaltbar.

Skala
Skala1568Ă—728 283 KB

  • Scheiben-Optik der Skala mit drei Stärken – Dezent, Mittel und Stark.
  • Chunk-Modus komplett ĂĽberarbeitet. (Bitte Feedback geben, ob die Darstellung auf dem iPhone korrekt funktioniert!)
  • Auswahl des Batterietyps komplett ĂĽberarbeitet und erweitert.
  • Visueller Editor erweitert und neu gestaltet.
  • Native Home-Assistant-Editor-Komponenten fĂĽr eine bessere Bedienung.
  • Zellen und zusätzliche Sensoren können direkt im visuellen Editor hinzugefĂĽgt, bearbeitet, gelöscht und sortiert werden.
  • Eigene Namen und Icons fĂĽr Zellen und zusätzliche Sensoren.
  • Editor auf Deutsch und Englisch verfĂĽgbar.
  • Auto-Chunk-Modus → Auto4, Auto8 oder Manuell.
  • Chunk-Höhe im Editor manuell einstellbar.
  • Chunk-Zellenbreite im Editor manuell einstellbar.
  • Weiche Farbverläufe fĂĽr benutzerdefinierte Skalen optional aktivierbar.
  • Schriftgröße der zusätzlichen Sensoren einstellbar.
  • Verbesserte automatische Erkennung der niedrigsten und höchsten Zellspannung.
  • Verbesserte Darstellung von Balancing und Zellspannungsdifferenzen.
  • Verbesserte UnterstĂĽtzung fĂĽr Spannungssensoren mit V- oder mV-Werten.
  • grid_options zur Steuerung der Kartengröße.
  • Erhebliche Performance-Verbesserungen und viele weitere kleine Ă„nderungen und Verbesserungen.

Vollständiger Changelog: battery-cell-card/changelog.md at main · jinx-22/battery-cell-card · GitHub

[!CAUTION]
Hinweis:
Die Balkenhöhe zeigt die Zellspannung, nicht den Ladezustand.
Der SOC in Prozent ist in der Legende ablesbar, wenn ein SOC-Sensor zugewiesen ist.

[!TIP]

:open_book: Editor-Dokumentation

Jede Einstellung des visuellen Editors wird Schritt für Schritt erklärt, mit dem Zweck der jeweiligen Option und dem Hinweis, wann sie sichtbar ist.

:backhand_index_pointing_right: Editor-Dokumentation

Installation

HACS

Klicke auf den Button, um das Repository direkt in HACS zu öffnen, die Karte herunterzuladen und anschließend den Browser neu zu laden.

Open your Home Assistant instance and open a repository inside the Home Assistant Community Store.

Manuelle Installation

  1. battery-cells-card.js herunterladen
  2. Nach /config/www/community/battery-cell-card/ kopieren
  3. In Home Assistant:
    • Einstellungen
    • Dashboards
    • Drei-Punkte-MenĂĽ
    • Ressourcen
    • Ressource hinzufĂĽgen
    • URL: /local/community/battery-cell-card/battery-cells-card.js
    • Typ: JavaScript-Modul
  4. Browser neu laden (STRG + F5)

Die Karte kann nun im GUI ausgewählt und verwendet werden.

Github

:star: Projekt unterstĂĽtzen

:star: Wenn dir die Battery Cell Card gefällt oder sie dir bei deinem Home-Assistant-Setup hilft, gib dem Repository gerne einen Star! Damit hilfst du anderen, das Projekt zu entdecken und unterstützt gleichzeitig die Weiterentwicklung.

Wenn du das Projekt zusätzlich unterstützen möchtest, freue ich mich über eine kleine Spende via Bitcoin oder Lightning.

Jeder Star und jede Unterstützung hilft – vielen Dank!

Und falls jetzt einer denkt, die Idee hatte doch schon jayjojayson, dem ist nicht so, die Idee hatte er von mir :wink: GrĂĽĂźe Jinx

1 „Gefällt mir“
2

Willkommen in der Community. Danke für den Input, du hattest doch die Card schon vor etwa einem Jahr herausgebracht. Aber schön zu sehen, wenn sie sich weiter entwickelt.

Korrekt, wir hatten seiner Zeit auch geschrieben und ich hatte dir auch geschrieben, die Card für User bei uns Forum entwickelt zu haben. Meine Card hat aber mit deiner nichts vom Code her zu tun und bietet ganz andere Design- & Layoutmöglichkeiten (Ähnlichkeit bleibt auf Grund der einzelnen Zellen). Meinen Stern für die Inspiration hast du ja heute noch auf github. :wink:

Zudem ist die Idee auch nicht neu, es gab ja bereits diese vor uns.

Meine Battery Cells Card.

So jetzt haben die User die Qual der Wahl was ihnen am meisten zusagt. :slight_smile:

1 „Gefällt mir“
3

Hey @jayjojayson, entspann dich :wink:

fĂĽr mich ist das kein Wettbewerb, ich mach dies ĂĽberwiegend fĂĽr mich in meiner Freizeit, und jetzt hatte ich die Zeit gehabt ein paar Sachen zu realisieren.

Und -Nein- vorher gab es das nicht, die „jk-bms-card“ hat eine ganz andere Optik!

Witzig fand ich damals nur, das du 1:1 meinen Namen der Karte ĂĽbernommen hast!
Da hätte ich gut gefunden, du wärst selbst kreativ geworden :stuck_out_tongue:

Mir ist es m ĂĽbrigen auch recht egal, ob es irgendwem zusagt, da ich sie fĂĽr mich gebaut habe und andere dĂĽrfen gerne daran teilhaben :slight_smile:

So und nun viel Spass bei testen der Karte :+1:

GrĂĽĂźe Jinx

1 „Gefällt mir“
4

Hi Jinx, ich bin entspannt und mir geht es auch nicht um Streit oder Wettbewerb, sonst hätte ich wohl kaum damals einen Stern bei dir im github hinterlassen. Es ist super, wenn viele Entwickler ihre Projekte teilen. Die Auswahl bereichert schließlich die Community für alle.

Du stachelst aber anscheinend auch gerne an, denn den Vorwurf, ich hätte deinen Namen 1:1 übernommen, möchte ich klarstellen. Meine Card heißt „bms-battery-cells-card“ und nicht „battery-cells-card“. Das ist ein allgemeiner beschreibender Name für das, was die Card tut (Einzellen aus einem BMS darstellen). Wie soll man so eine Card sonst nennen. Auch Visualisierungen wie Einzelzellen-Balken sind in Karten wie der „jk-bms-card“ möglich. Aber lassen wir das Thema beruhen und konzentrieren uns lieber darauf gute Cards für die Community zu bauen. :+1:

5 „Gefällt mir“
5

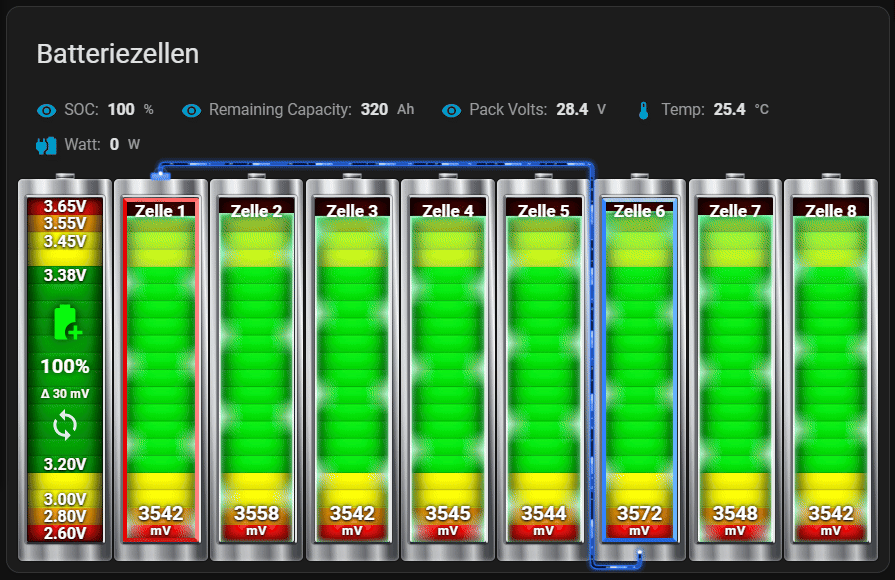

kleine Vorschau auf die nächste Version…

brave_Q9NZ97mdqO

mit verschiedenen miteinander kombierbaren Animationen!

Lade-Animation
Entlade-Animation
Balancing-Animation
