Heizprotrone (320W) mit Aqara Dimmer-H2 => variabe Dimmwerte Automation

Ich benötige mal eure Hilfe damit ich das Rad nicht neu erfinden muss :v:

Vorgeplänkel:

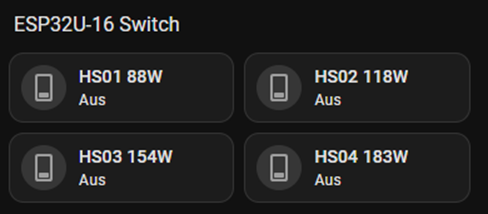

Spiele hier gerade mit Heizpratronen (gerade mit 4 verschiedenen Größen) einem ESP32 und einem 4Fach SSR Bord Solid State Relais. Das ist auch schon getestet und funktioniert eigentlich sehr gut:

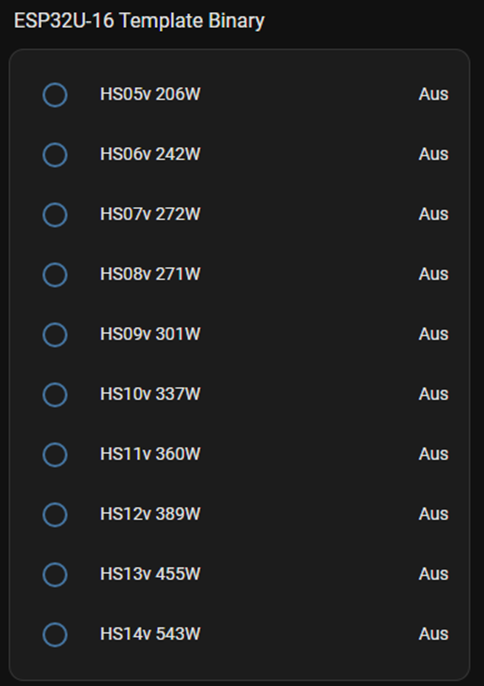

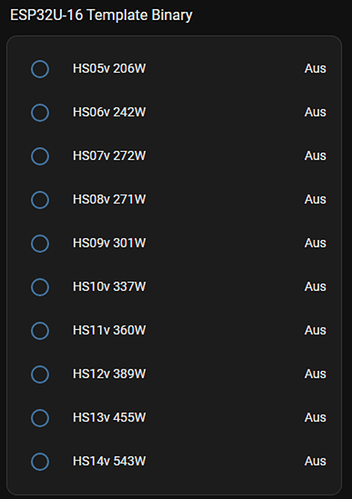

Daraus dann noch die Schaltvarianten:

Und die Automation funktioniert auch (fast) zuverlässig

Jetzt: das würde ja auch eigentlich mit einem Dimmer funktionieren:

  • Heizpatrone 8mmx50mm mit 320Watt, 230V und G1/4" Einschraubgewinde
  • Aqara Dimmer-H2 (max 350W)

Da ich noch keinen Dimmer in Homeassistant habe bzw eigentlich keine Automation habe mit brightness_increase usw. in Abhängigkeit von einem anderen Sensor und bräuchte ich mal Starthilfe

Ich benötige also eine Automation:

  • Einspeise Leistung regelt Dimmwert

habt Ihr Beispiele für mich? :wave:
Danke

Hi, irgendwo hatten wir schon mal was wegen diesen Dimmwerten. Die laufen ja in der Regel über die Zahlwerte 0-255 und nicht 0-100%. Dadurch müsste man die brightness mit dem max Wert von 320Watt daraus berechnen können. In den Bedingungen der Automatisierung müsste man dann aber glaube ich noch was einbauen, dass der Wert unter der maximalen Dimmer-Leistung bleibt. Aber mal so als Anstoß. :slight_smile:

{% set power = states('sensor.dein_energie_sensor') | float %}
{% set max_power = 320 %}
{% set brightness = (power / max_power) * 255 %}
{{ brightness | round(0) }}

Die action könnte so z.B. aussehen.

action:
  service: light.turn_on
  data_template:
    entity_id: light.dein_aqara_dimmer
    brightness: >
      {% set power = states('sensor.dein_energie_sensor') | float %}
      {% set max_power = 320 %}
      {% set brightness = (power / max_power) * 255 %}
      {{ brightness | round(0) }}
1 „Gefällt mir“

Das ist schon mal ein Anstoß :grinning:
mal schauen ob der Aqara H2 heute oder am Freitag kommt

1 „Gefällt mir“

Der Aqara H2 kam vorhin :hugs:

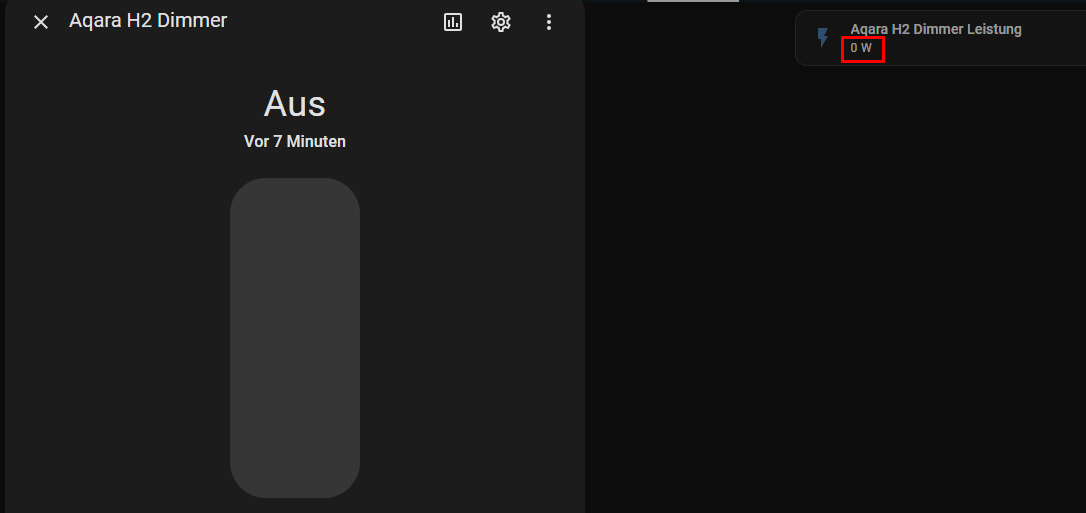

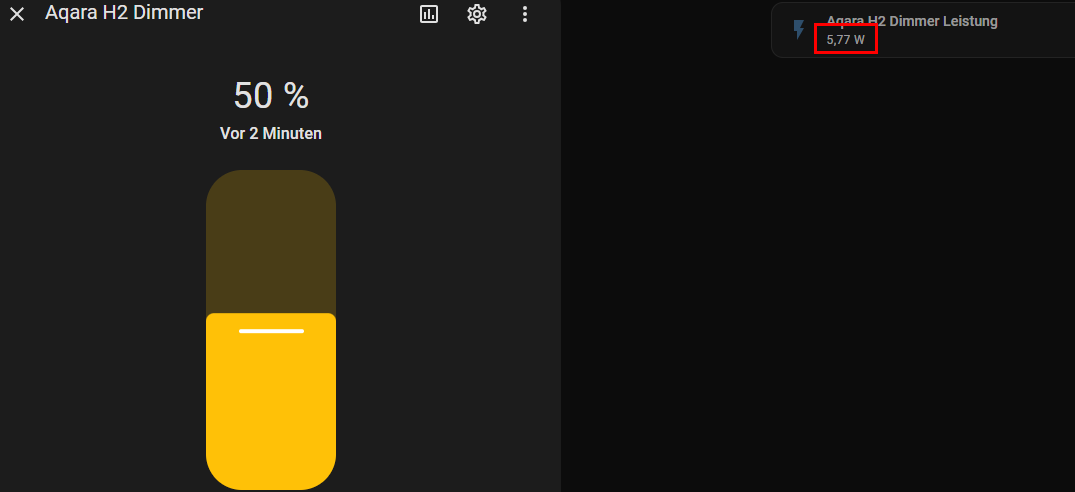

Aber er kann meinen 100W Heizstab nicht Dimmen bzw. Überhaupt nicht an schalten :flushed:

Weiß jemand warum?

Hi, das man die nicht dimmen kann, könnte ich mir vorstellen, aber einschalten sollte schon funktionieren. :thinking: Hast du die Funktion mal direkt an 230v geprüft, also läuft die Heizpatrone und der aquara eigenständig?

Die Heizpatronen funktionieren, sind ja im Einsatz an meinem ESP32 und den Relais

Aqara teste ich morgen mit einer Glühlampe (60W)

1 „Gefällt mir“

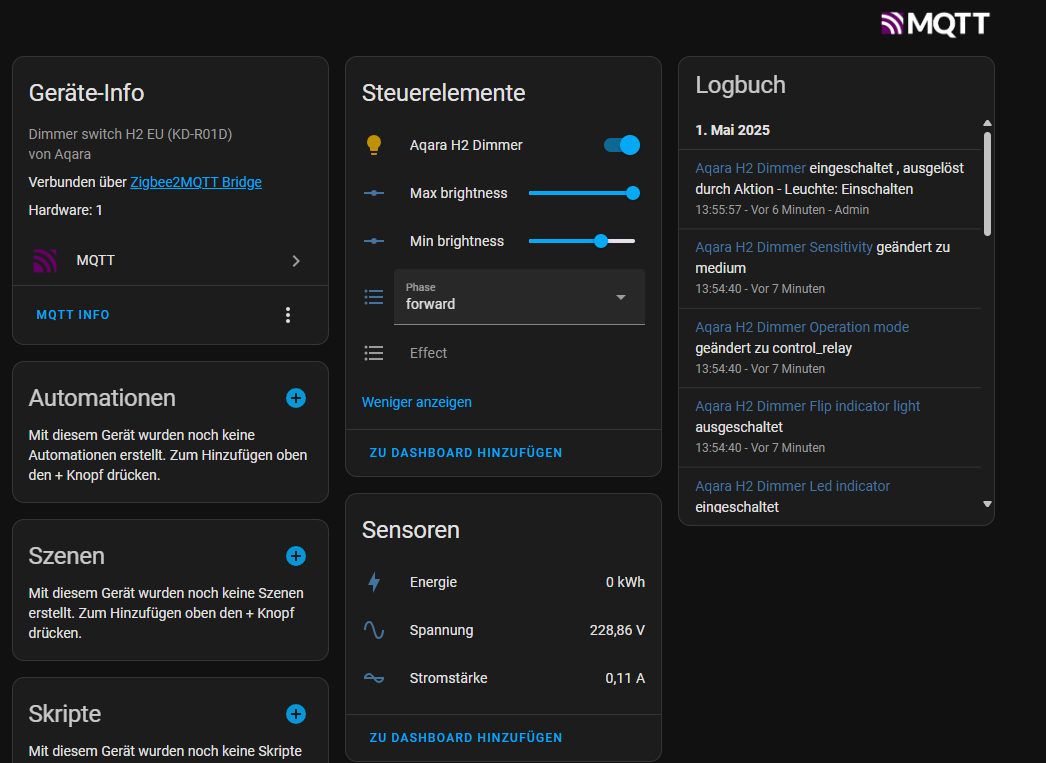

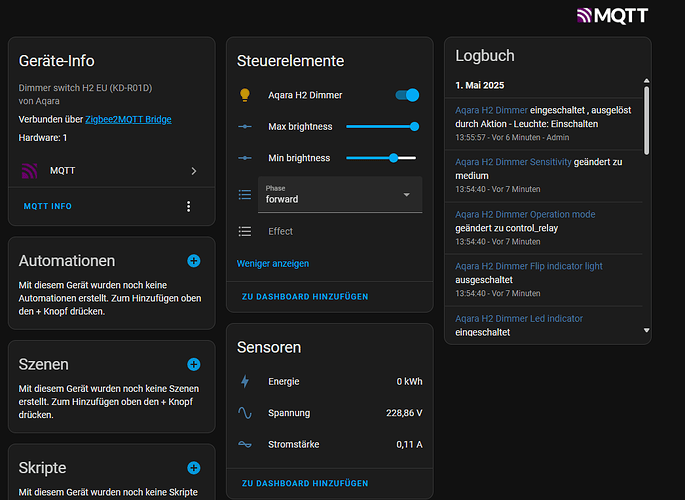

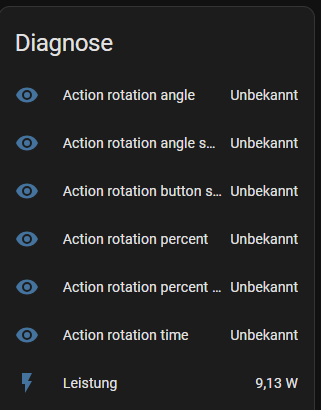

So, Aqara H2 funktioniert, sogar in Z2MQTT (hatte ihn vorher am M3 Hub)

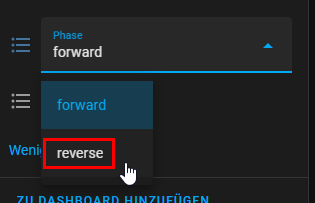

ich versuche dann nochmal diesen Modus am Heizstab

War gestern wohl zu viel bei mir, jetzt geht es mit einem Heizstab (100W)
Max Verbrauch ist wirklich nur um die 87 W (Shelly usw. passt also)

Jetzt am Aqara H2

Aus:

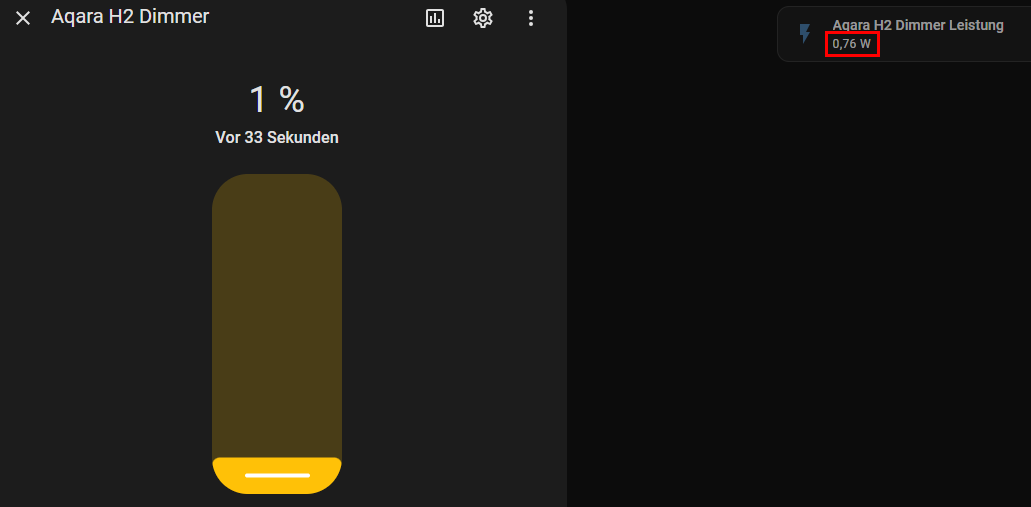

1%:

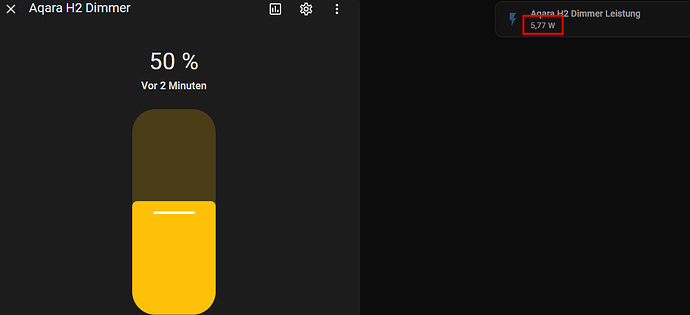

50%

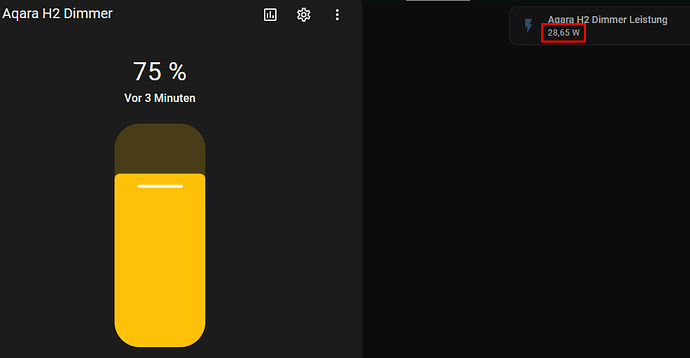

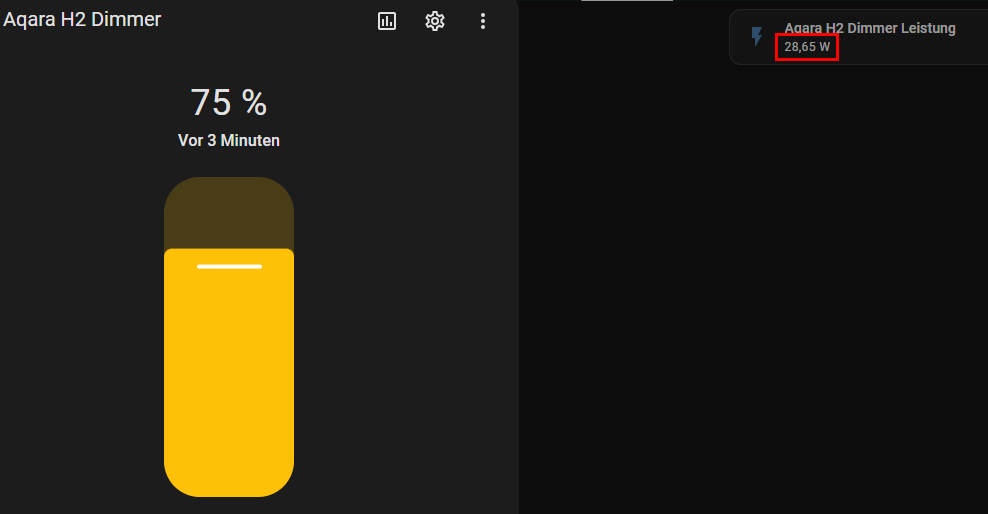

75%

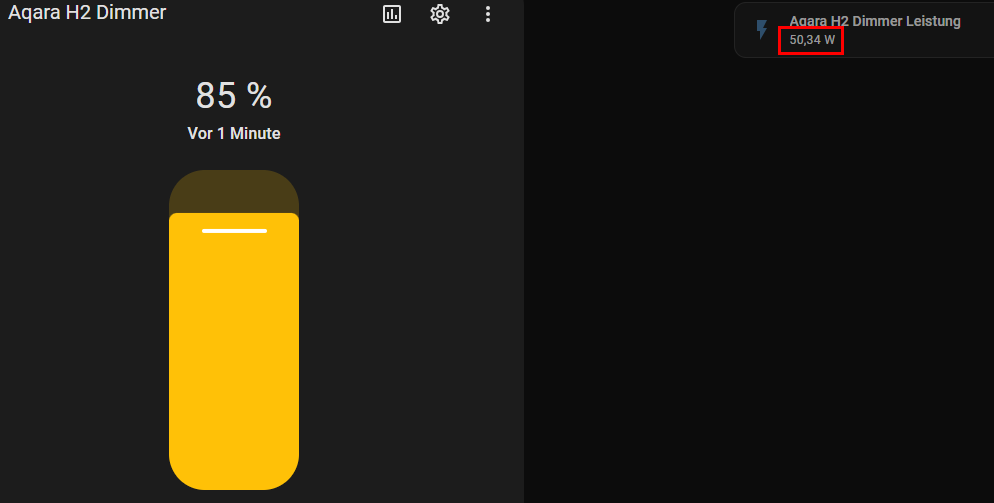

85%

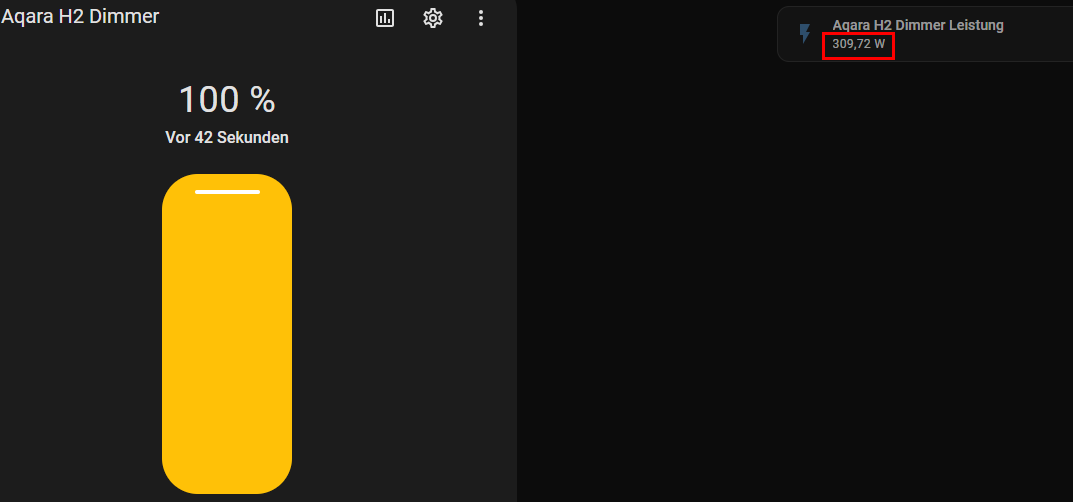

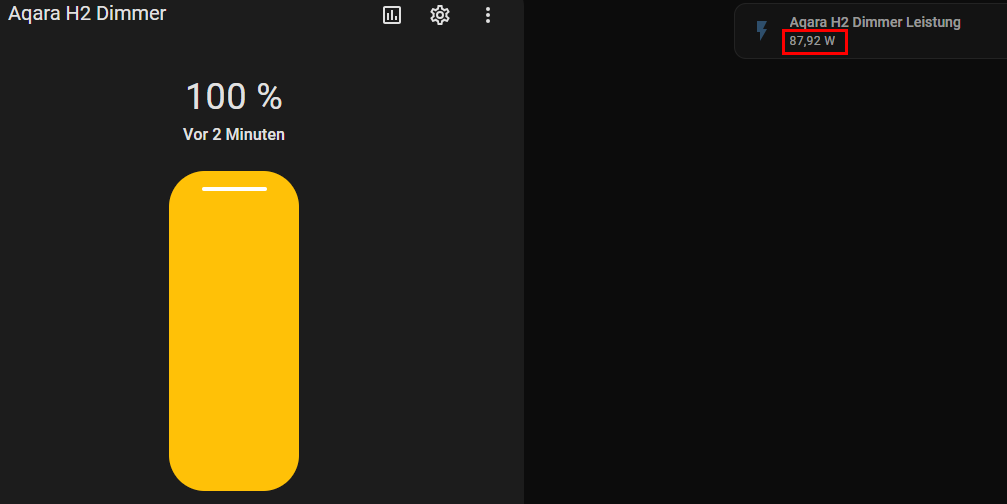

100%

Damit kann man arbeiten :v: :grinning:

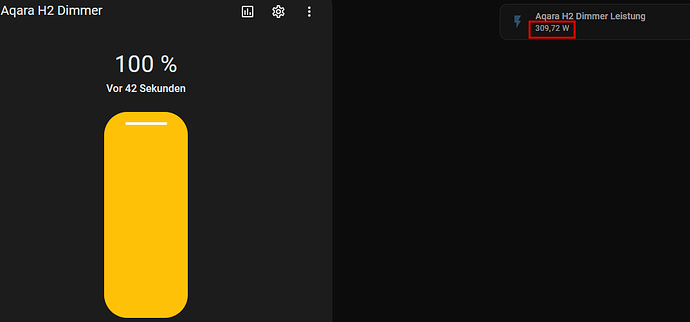

Mit einem ganz normalem Reise Tauchsieder (320W) geht das auch

@Dreckfresse Für was für einen Einsatz hast du das laufen, was heizt du damit auf?

Geplant sind die Heizstäbe in den Rücklauf von der Zirkulationspumpe zum Warmwasserspeicher mit so etwas:

SOMATHERM FOR YOU - Sanitärverteiler, aus vernickeltem Messing, Male-Female 20/27, selbstdichtend und ausgerichtet, 4 Abgänge, in Male 3/4 Ek SOMATHERM FOR YOU - Sanitärverteiler, aus vernickeltem Messing, Male-Female 20/27, selbstdichtend und ausgerichtet, 4 Abgänge, in Male 3/4 Ek : Amazon.de: Baumarkt

Der Dimmer war/ist nur ein Test :grinning:

2 „Gefällt mir“

Sehr interessanter Ansatz was du da hast.

Im Großen Kochtopf läuft das schon :kissing_smiling_eyes:
Bedarf ja auch ein wenig Vorbereitung zum verschachteln der 4x Heizstäbe zum Steuern in einer Automation

Bilder zeige ich mal nicht

Hier wird es dir wahrscheinlich hauptsächlich um Energieeinsparung gehen, bin schon gespannt wie sich das bewährt. Bin immer an solchen Themen interessiert und was die Leute sich so ausdenken. :smiley:

Da ich ja jemand bin der immer alles kontrolliert und Teste
Referenz Shelly EM 50 Gen3 (1Fach/7Fach) für Leistungsvergleich

  • Dimmwerte (%) vs Leistungsaufnahme => überhaut nicht Linear
  • merkliche Abweichung Aqara H2 vs EM 50 Gen3 bei Leistungswert

nicht Linearität:

Aqara Dimmer Testreihe mit Tauchsieder ca. 320W [%] EM [W] Aqara H2 [W] differenz [W]
Eigenverbrauch 0,3
1 29,2 34,8 5,6
10 30,2 35,8 5,6
20 35,8 42,4 6,6
30 42 50,9 8,9
40 55,7 64,3 8,6
50 74 83,3 9,3
60 106 117 11
70 142 159 17
80 196 208 12
90 262 272 10
100 304 308 4

Das macht eine Möglichkeit zum steuern sehr kompliziert in eine Automation

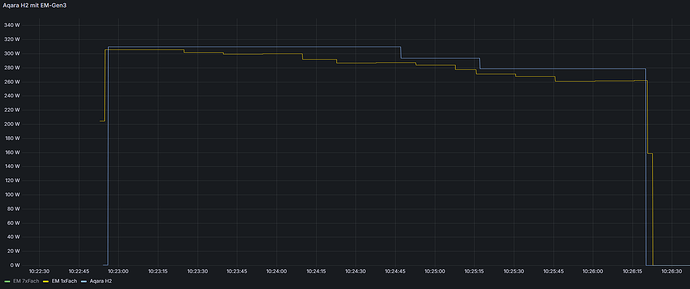

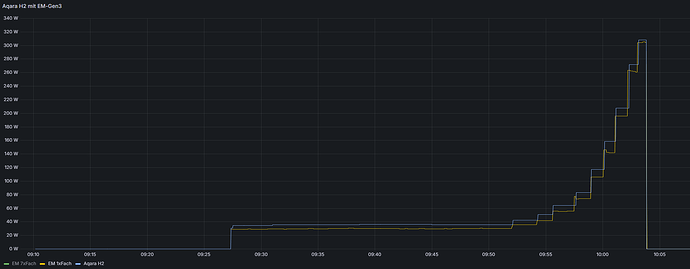

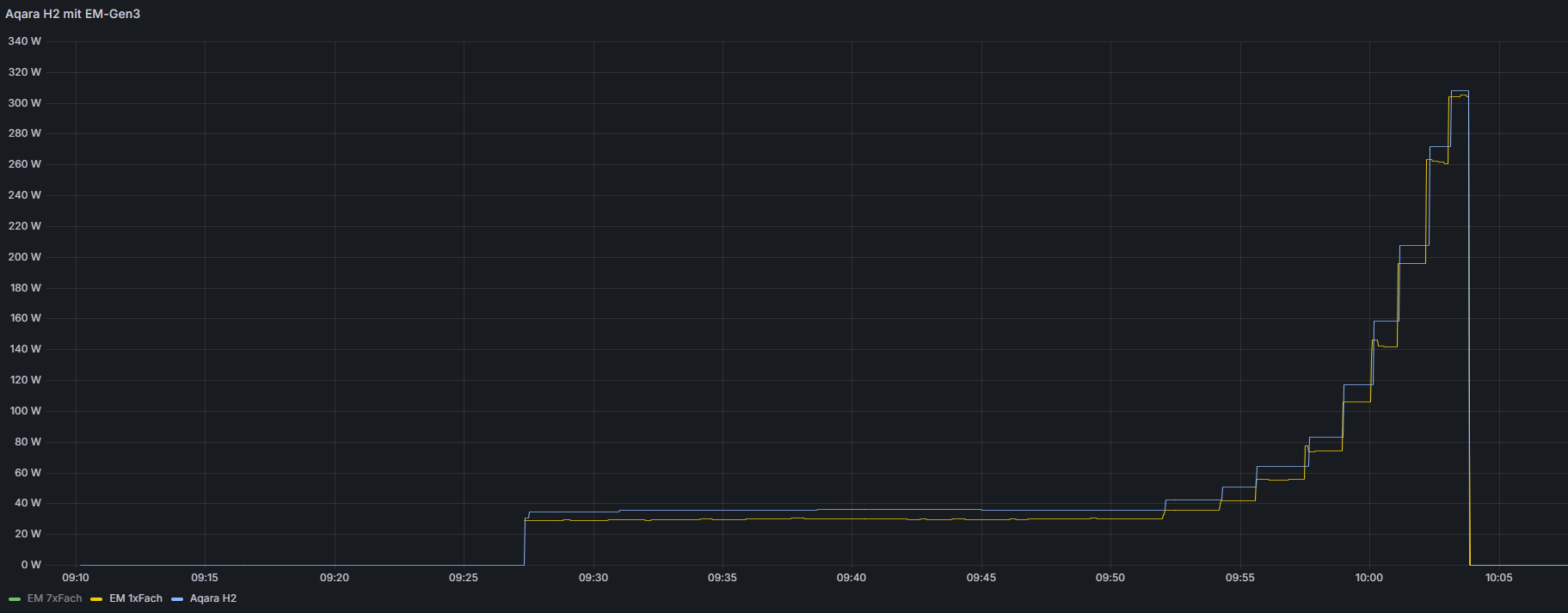

Hier mal von 100% runter auf 90% in 1 Schritten

Hmm,… der Shelly ist eigentlich Class B und im Bereich von 0-5A hat er höchstens ±2%.
Glaub das der Dimmer hier unsauber arbeitet.

Aber brauchst du für deine Steuerung bei max 320W wirklich so eine feine Steuerung?

liebe Grüße
Torben

Jup, so ist es

Nein, natürlich brauche ich so eine feine nicht für eine Steuerung, ist mir nur gleich aufgefallen.

Für eine mögliche Steuerung müsste ich ja eh passende Dim % herausfinden und dann natürlich gleich mit dem EM (habe aber auch andere die relativ genau sind) Dann kann ich auch gleich virtuelle Power Sensoren anlegen, hätte man sparen können :hugs:

Da bin ich ein bisschen penibel, wenn überhaupt dann möglichst perfekt
