Liebe Community,
ich brauche eure Hilfe.
Mein privates Projekt die Rolex HPSU Wärmepumpe smart zu machen, gerät ins stocken.
Ich arbeite derzeit mit dieser Doku auf GitHub GitHub - Trunks1982/Daikin-Rotex-HPSU-CAN-Seriell

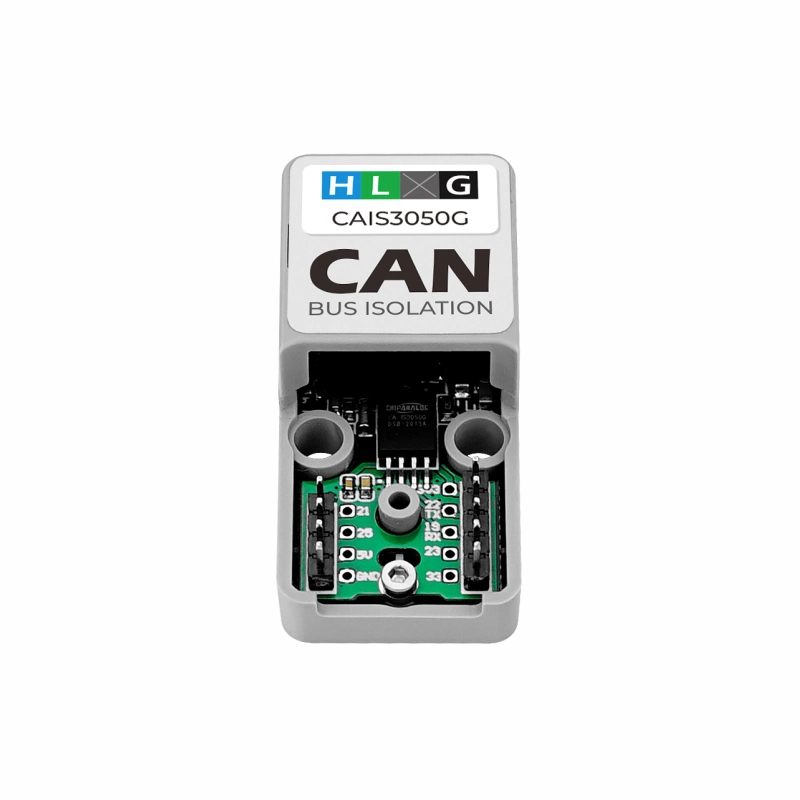

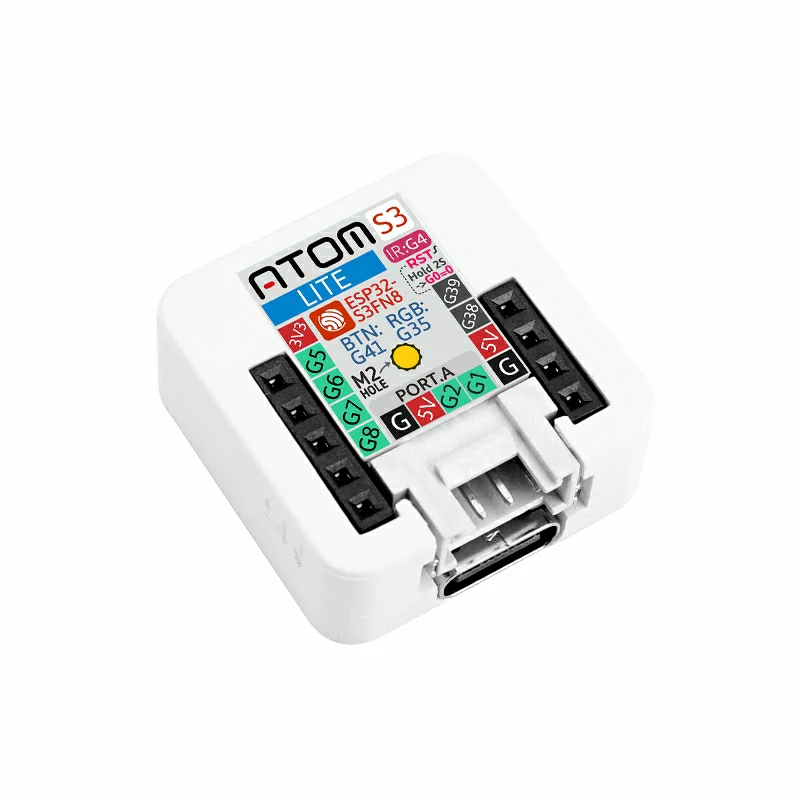

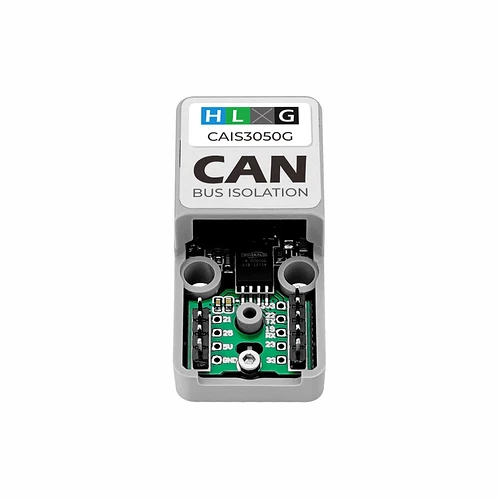

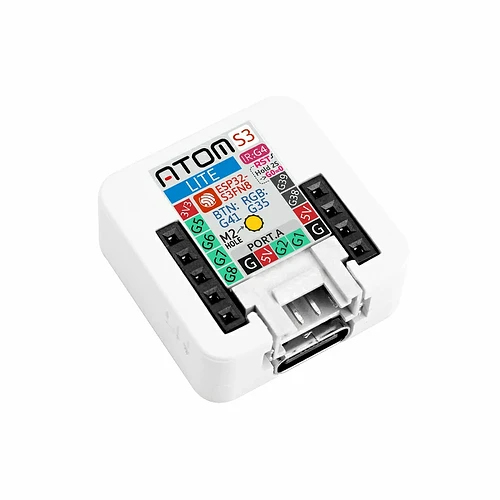

Dort wird empfohlen als Steuer- und Übertragungsgerät ein ATOM S3 Lite mit einem ATOM CAN Modul zu nutzen.

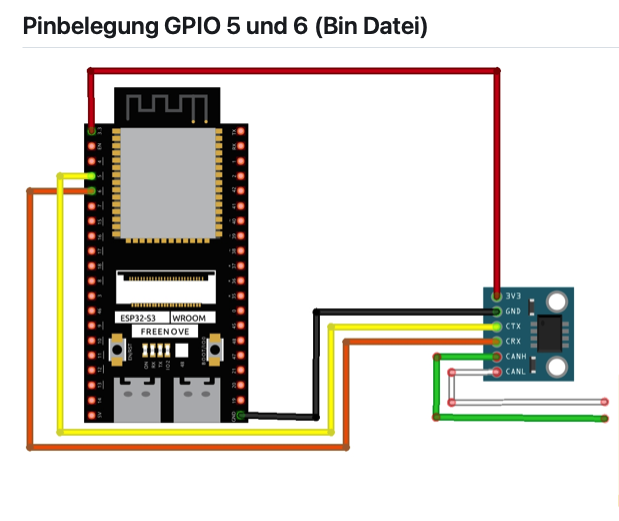

Anschließend muss man es nach diesem Plan belegen:
Die Verkabelung von GRÜN und WEIß geht klar. Das habe ich bereits auf der Platine meiner WP identifiziert.
Aber wie übertrage ich nun den Plan und setze die Verkabelung beider Geräte konkret um?
Würde mich riesig freuen wenn ein Experte mir nun sagen kann wie ich die Kabel vom ATOM lite S3 zum ATOM CAN Modul belegen muss.
Der Atom ist ja ein ESP32, daher kannst du die die GPIxx ja eigentlich aussuchen
Hier steht:
4. Lade die Konfigurationsdatei herunter, die für das einmalige Flashen benötigt wird.
Musste dort etwas suchen:
Daikin-Rotex-HPSU-CAN-Seriell/examples/full_de.yaml at main · Trunks1982/Daikin-Rotex-HPSU-CAN-Seriell
und in dieser findest du diese Beispiel GPIxx belegung
canbus:
- platform: esp32_can
id: can_bus
can_id: 0x680
tx_pin: GPIO5
rx_pin: GPIO6
bit_rate: 20kbps
3V3 und GND ist ja eindeutig
1 „Gefällt mir“
Dankeschön
manchmal sieht man den Wald vor lauter Bäumen nicht.
Dann bestelle ich mal alles
Preiswerter wird das natürlich wenn du einen „normalen“ ESP32 kaufst
Liste ist ja hier und auch die Tranceiver:
ESP32 CAN — ESPHome
Empehlung von mir: ESP32-C3 und
oder den
wird wohl nur einen Bruchteil deiner Ausgewählten Komponenten kosten
2 „Gefällt mir“
Kurze Verstädnisfrage:

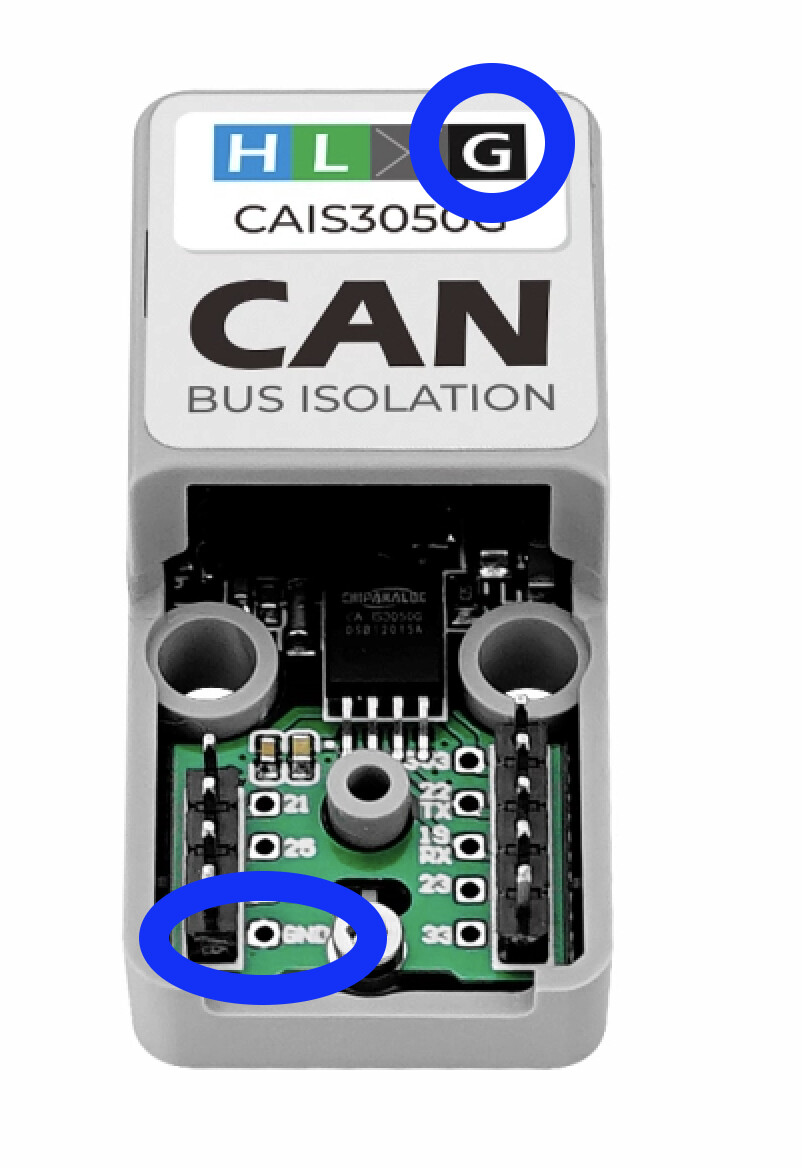

macht es einen Unterschied welches GND ich nehmen?
Musste erst mal schauen was da oben bei G ist
Quelle:
m5-docs
GND ist GND
1 „Gefällt mir“
Danke dir, hab nun das untere GND genommen.
Zum Abschluss, hab jetzt CANH und CANL von H & L genommen.
Sollte ja so passen oder?
H & L wird TX und RX entsprechen nehme ich an, die Kommunikation muss ja irgendwoher kommen. Das ist pin 22 und pin 19 unten auf Steckerleiste.
1 „Gefällt mir“
Danke Jan,
hab vorhin die Doku studiert. H & L ist mit RX und TX verbunden.
