Cod.m ZigBee Coordinator V1.2

Marktplatz
1

Hallo zusammen,

mit Erlaubnis des Mod-Teams möchte ich euch gerne etwas über den von mir (bzw. der cod.m GmbH) entwickelten ZigBee Coordinator erzählen.

Ich hatte mich hier im Forum schon mal vorgestellt: Patrik von cod.m, full-time Geek, part-time Nerd (WLED, CZC, MQTT, node-red)

Aufgrund von einer Idee von @haus_automation hatte ich 2022 eine simple Platine gebaut um einen CC2652 (ZigBee Funkchip) per Netzwerk verfügbar zu machen. Das wurde dann die V0.2 unsere ZigBee Coordinators.

Da wir aber ein fertiges Modul (USR-K6) für die LAN-Anbindung genutzt haben, fehlte uns da leider die Möglichkeit zu Anpassung der Firmware und wir konnten zum Beispiel keine PoE oder ein eigenes Webinterface integrieren.
Wir haben also, mit einem kurzen Umweg über RP2040, eine neue Platine mit dem ESP32, LAN8720 und CC2652P7 entwickelt.

Eine detailierte Version der Entstehungsgeschichte findet ihr bei mir im Blog: https://allgeek.de/2024/04/25/der-lange-weg-zum-cod-m-zigbee-coordinator/

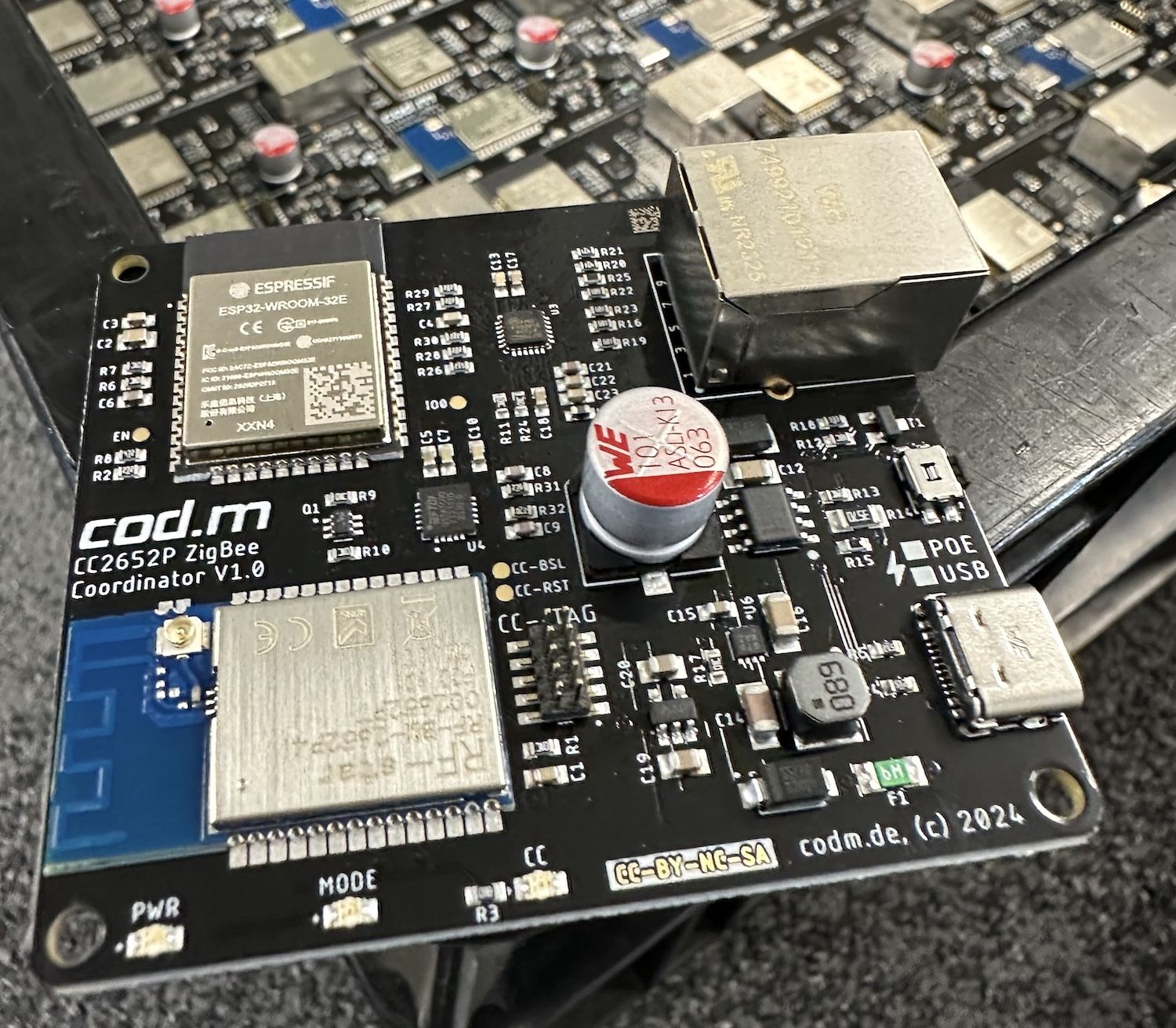

1719302589143-codm-zigbee-coordinator-pcb
1719302589143-codm-zigbee-coordinator-pcb1500×1311 356 KB

Als Firmware haben wir die XZG Firmware geforked und ein paar Anpassungen vorgenommen sowie Verbesserungen wieder an Upstream gegeben. Da die Entwicklung dort eingestellt zu sein scheint, entwickeln wir unsere CZC-FW eigenständig weiter - natürlich Open Source.

Diesen Coordinator kann man nun seit letztem Jahr in der Version 1.0 mit oder ohne PoE bei uns kaufen.
Durch die Abkündigung des genutzten PoE-Chips (NCP1092) haben wir nun eine neue Hardwarerevision gebaut, die außerdem leichte Verbesserungen in der Stromversorgung enthält - V1.2.

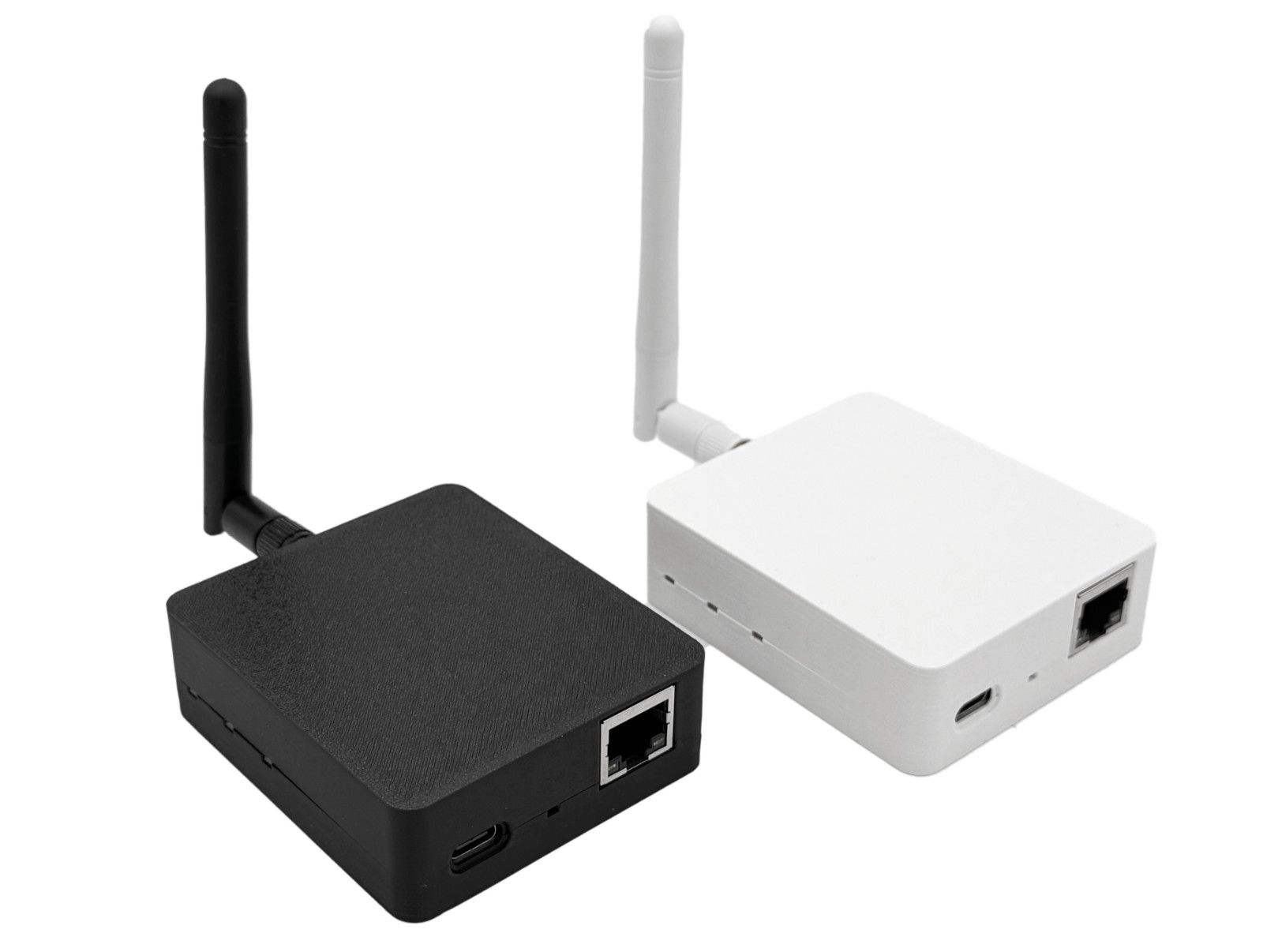

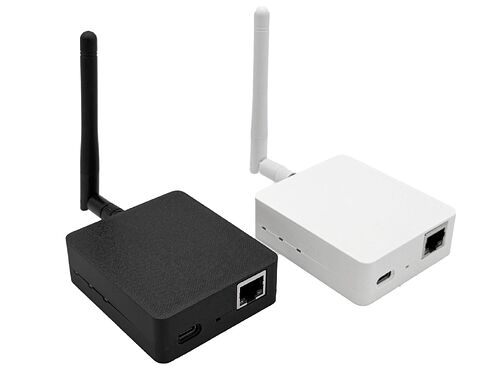

Das alte Gehäuse war außerdem nicht für eine Wandmontage geeignet, weswegen wir jetzt ein kombiniertes Gehäuse in Weiß und Schwarz anbieten.
Funktional sind V1.0 und V1.2 identisch und wir bieten sogar einen Umbausatz in Weiß an :wink:

codm-zigbee-coordinator-black-white-1.2_1920x1920
codm-zigbee-coordinator-black-white-1.2_1920x19201600×1206 69.7 KB

Wer einen kaufen mag kann das gerne bei uns im Shop tun:
cod.m ZigBee Coordinator V1.2

Unsere Produkte werden 12km von unserem Firmenstandort bestückt und sind Made in Germany mit CE, RoHS, WEEE, etc.
Aktuell arbeiten wir an der Unterstützung von Thread. Leider ist das aufgrund von Kundenprojekten und Krankheit bei einem unser Entwickler liegen geblieben… sorry.

Wir pflegen außerdem eine ausführliche Knowledge Base für all unsere Produkte: Knowledge Base cod.m ZigBee Coordinator.
Tutorials zum Einrichten des Coordinators unter Home Assistant, ioBroker oder zigbee2mqtt findet ihr auch dort: Übersicht - cod.m Knowledge Base

Löchert mich gerne mit Fragen und gebt mir Feedback :heart:

Gruß,
Patrik

5 „Gefällt mir“
2

Nachdem ich mir das Video von Udo Berndt angesehen hatte, habe ich mir diesen Zigbee Coordinator zugelegt, um meinen SkyConnect endlich von dem Multiprotokoll zu befreien.

Die Einrichtung und Integration in HA war einfach und ging schnell von der Hand.
Seitdem läuft das Gerät völlig problem- und klaglos und ist die Basis für ein stabiles Zigbee-Netz.
Ich bin sehr zufrieden mit dem Gerät.

2 „Gefällt mir“
3

Hallo @pmayer
schön dich hier in der Community zu haben!

1 „Gefällt mir“
4

Soo,

wir haben endlich mal die aktualisierte Z-Stack Firmware zur Verfügung gestellt.
Update einfach übers Webinterface unter System → Firmware Update > Git CC2652 Update.

Changelog findet ihr hier: Releases · Koenkk/Z-Stack-firmware · GitHub

Wenn ihr aktuell keine Probleme habt, gibt es keinen Grund zum Updaten.

Wir haben einen Bericht von ein paar Kunden, dass der Updatevorgang nicht abgeschlossen werden kann. Wir testen das gerade mit einem Kunden und einer Testfirmware.
Falls ihr das Problem habt, könnt ihr die Firmware mit dem ZigStar Multitool flashen: FAQ - cod.m Knowledge Base

Freue mich wie immer auf Euer Feedback.

Gruß,
Patrik

5

Tag zusammen,

wollte nur bescheid geben, dass wir soeben V2.0.3 unserer cod.m ZigBee Coordinator Firmware (CZC-FW) freigegeben haben: Release V2.0.3 · codm/czc-fw · GitHub

Wichtiger Fix: Jetzt klappt das Update der ZigBee-Firmware über das Webinterface ohne Probleme.
Mit den alten Versionen konnte es passieren, dass das Update bei 70-80% anhält und damit dann der ZigBee-Chip keine funktionierende Firmware mehr hat.

Das Problem entstand durch eine geerbte Funktion der von uns als Basis (Fork) genutzten XZG Firmware, die die ZigBee-Firmware byteweise von GitHub geladen hat und direkt geflasht hat. Kam es dabei zu einem Netzwerkproblem, war die geflashte Firmware unvollständig.
Bei der Firmware <2.0.3 kann man als Workaround das Zigstar Multitool benutzen um die ZigBee-Firmware zu flashen, siehe CC2652P7 Z-Stack Firmware Update mittels ZigStar GW Multitool - cod.m Knowledge Base

Mit Firmware V2.0.3 laden wir die ZigBee-Firmware erst in das Dateisystem des ESP32 und flashen von da.
Geht also jetzt, wie man es ja auch erwartet, direkt über das cod.m ZigBee Coordinator Webinterface.

Freue mich wie immer über euer Feedback und bedanke mich für eure Geduld.

Gruß,
Patrik
