Hi zusammen,

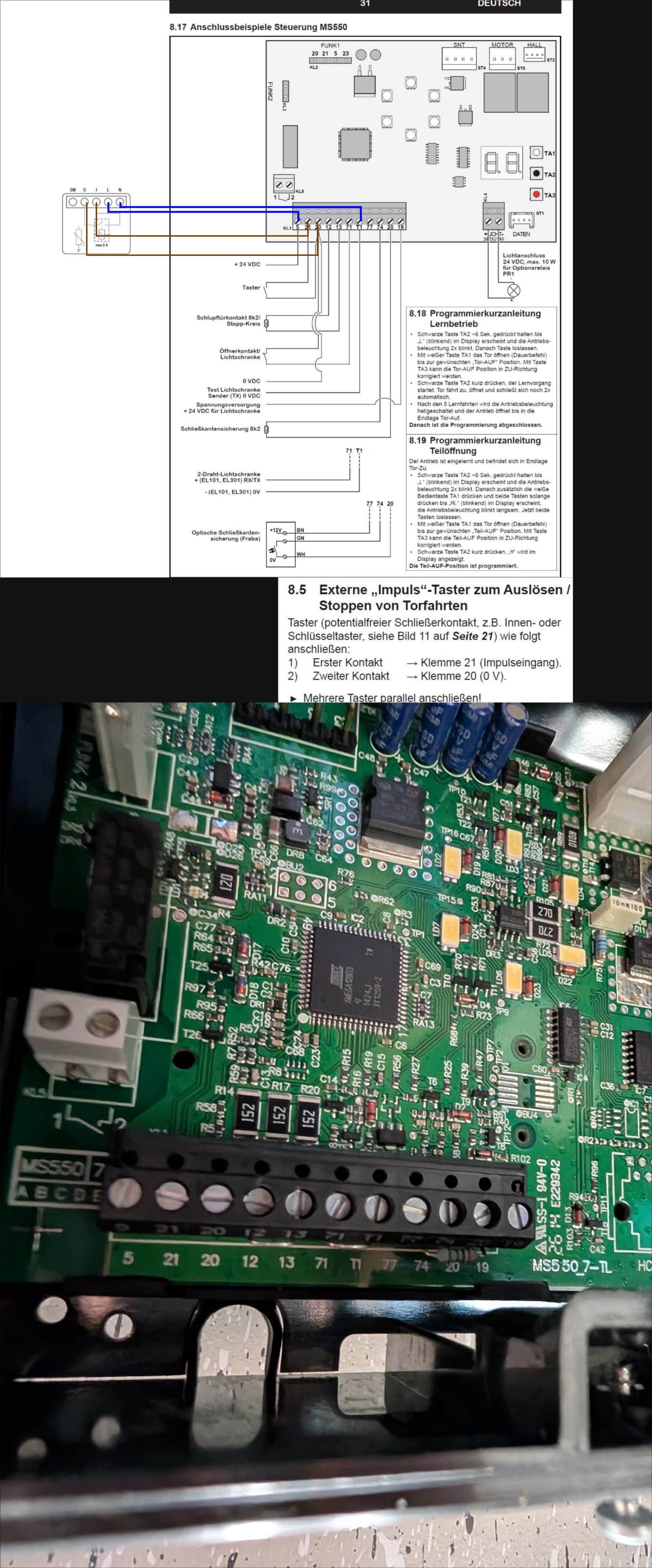

mein erster Versuch in die Shelly Welt abzutauchen, doch bevor ich das Teil anklemme würde ich mich nochmal vergewissern, dass der unten beigefügte Schaltplan der richtige Weg ist. Leider finde ich bei Youtube wie auch im Forum keinen Beitrag der auf ein ähnliches Setup zeigt. Zudem bin ich absoluter Neuling was Elektroinstallation angeht.
Was meint ihr wäre der beste Weg für die Verkabelung?
Danke & Gruß
David
Hallo! Wenn mich nicht alles täuscht, kann der Shelly 1 Mini auf der Versorgungsseite nur 110-240V AC. Die im Schaltplan des Torantriebs genannten 24 V DC sind also zu niedrig und zudem Gleichstrom statt Wechselstrom.
Du müsstest also die Stromversorgung des Shelly an die Zuleitung des Torantriebs, also an 230V hängen. Ggfs. einen Elektriker zu Hilfe holen.
Normale, nicht Mini, Shelly 1 können aber wiederum andere Spannungen auf der Versorgungsseite vertragen. Aus dem Kopf heraus meine ich, die können auch 24 V DC.
Der Shelly mini 1 kann keine 24V DC..
Da mußt du den normalen Shelly 1 nehmen..
Außerdem ist dein Schaltbild falsch…
Du bist auf T1, das ist der Eingang für eine Lichtschranke und nicht der 0V / GND
0V/GND ist Klemme 20.
Shelly - Torantrieb
N(+) - 5
L(-) - 20
I - 20
0 - 21
Mit der Versorgungsspannung habt ihr vermutlich recht wenn man die Grafik von Shelly betrachtet.
D.h. ich müsste von der Shelly I an 20 und 0 an 21 klemmen und N und L von einer benachbarten Steckdose ableiten?
SW soll/kann frei bleiben?
Genau.
Aber Vorsicht beim Hantieren mit der Netzspannung!
Im Zweifelsfalle lieber den Elektriker beauftragen … oder einen Nicht-Mini nehmen. Der kann auch 24V DC.
Der Shelly 1 Mini ist nicht SELV konform
also nicht für Mischbetrieb
Dann nimm einen normalen Shelly 1, der ist dafür ausgelegt
Mischbetrieb?
230V an L und N
Und 24V an 0 und I
Hier geht es um Leiterplatinen Abstand
Der Mini hat keine SELV Zulassung
Danke euch ich werde eine Shelly 1 bestellen und nochmal berichten. Die Mini könnte man für Fensterrollos oder Lichtschalter verwenden. Die Schalter von Fensterrollos gehen ja in zwei Richtungen - muss man hier den SW (Switch) Anschluss aufteilen oder ist das wie beim Lichtschalter nur eine Leitung?
Dafür gibt es die Shelly 2PM, dann aber Bitte noch mal die Motorbezeichnung bzw. Anleitung posten
Hier geht es um Leiterplatinen Abstand
Der Mini hat keine SELV Zulassung
Öhm.. was bedeutet das im „richtigen Leben“?
Shelly’s O/I ist (eigentlich) potenzialfrei. Kann da Netzspannung drauf landen?
Suche mal nach
„SELV Leiterbahnen abstand“
KI Antwort:
Wichtige Unterscheidungen:
Beantwortet das deine Frage?
Hier ein guter Beitrag aus einem anderen Forum:
Uff. Also sind die Minis in Deutschland gar nicht zulässig?
Natürlich sind die Zulässig…
Nur im mischbetrieb nicht. 230V Versorgung und klein Spannung schalten.
Aha.
Also nur damit ich das kapiere:
Für meinen Einsatz als virtueller 230VAC-Taster für die Deckenbeleuchtung per Stromstoßrelais ist der Mini 1 okay.
Aber für SmartHomeNode25’s Einsatz als virtueller Garagentor-Taster (24VDC) ist er nicht okay.
Das Leben ist kompliziert…
Gehört dasVideo nicht zum Thema
Danke euch für die Rückmeldungen. Hab jetzt nicht erwartet das ich mit euch direkt mit dem ersten Post in ein Rabbithole absteige
Um vielleicht dem Mischbetrieb 24V/240V aus dem Weg zu gehen, welche Shelly müsste ich mit welchen Steckern auf der Platine verbinden damit es maximal abgesichert ist?
Shelly 1 Plus (Gen2) oder Shelly 1 Gen3/4
So, der Anschluss der Shelly ist erfolgreich abgeschlossen. Am Ende ist es die 1 Gen3 geworden und wurde über 24V DC angeschlossen ohne den 230V Mischbetrieb.
Einen „Bug“ habe ich noch:
Sowohl in der HomeAssistant als auch in der Shelly App reagiert das Tor nach zweimaligen Drücken. Egal ob auf oder zu. Auch das Stoppen während eines Öffnungs- oder Schließvorgangs geht nicht. Anbindung ist über WIFI.

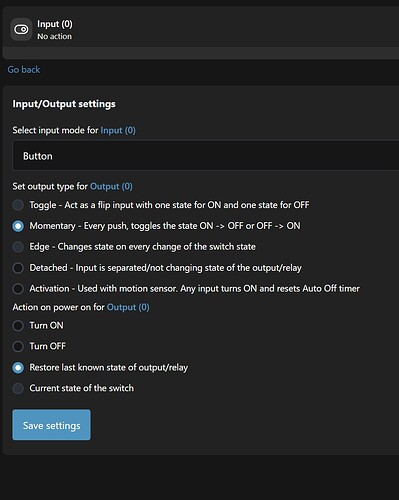

Anbei meine Config der Shelly:
